Замена термопасты на ноутбуке

Поверхность чипа и подошва медного радиатора выглядят гладкими, но под увеличением на них видны царапины и впадины. Воздух в этих зазорах плохо проводит тепло. Термопаста заполняет их и связывает чип с радиатором, а тепло дальше уходит по тепловым трубкам к вентилятору. Пока слой тонкий и мягкий, всё работает: температуры ровные, вентилятор крутится тихо.

В ноутбуке паста стареет быстрее, чем в системном блоке. Нагрев и остывание идут десятки раз в день, радиатор прижат пружинными винтами, и при каждом цикле слой чуть выдавливается по краям. Со временем паста густеет, трескается, местами отходит от кристалла, и между чипом и радиатором появляются пустоты. Тепло уходит хуже, температура при той же нагрузке растёт, вентилятор раскручивается сильнее.

Скорость старения зависит от качества пасты, режима работы и того, как её нанесли на заводе. Заводская паста в бюджетных моделях нередко нанесена с запасом и быстро стареет, и через два-три года это заметно. Поэтому термопаста в ноутбуке относится к расходным материалам, и менять её приходится независимо от того, чистили корпус от пыли или нет.

Схожие жалобы дают разные причины. Если решётка выдува забита войлоком, а из неё еле дует, виновата пыль, и тогда нужна чистка ноутбука с заменой термопасты: одна замена пасты без чистки даст короткий эффект, потому что воздух всё равно не проходит. Если радиатор чистый, а температура растёт быстро, причина в контакте с чипом.

Третий вариант: пасту меняли недавно, а греется всё равно. Тогда смотрим на вентилятор и трубки. Вентилятор мог износить подшипник и не набирать обороты, а трубки радиатора могли помяться при падении ноутбука, и тепло по ним перестаёт переноситься. В таких случаях паста ничего не решит. Обороты вентилятора и прогрев радиатора проверяются при диагностике, и при необходимости понадобится замена вентилятора.

Четвёртый вариант тоже встречается: ноутбук выключается без всякого нагрева, просто отрубается на ровном месте. Это признак проблем с питанием или платой, а не с охлаждением. Такой ноутбук не разбирают ради пасты: сначала проверяют цепи питания и батарею, чтобы не тратить деньги зря. О таком выводе говорим до начала работы.

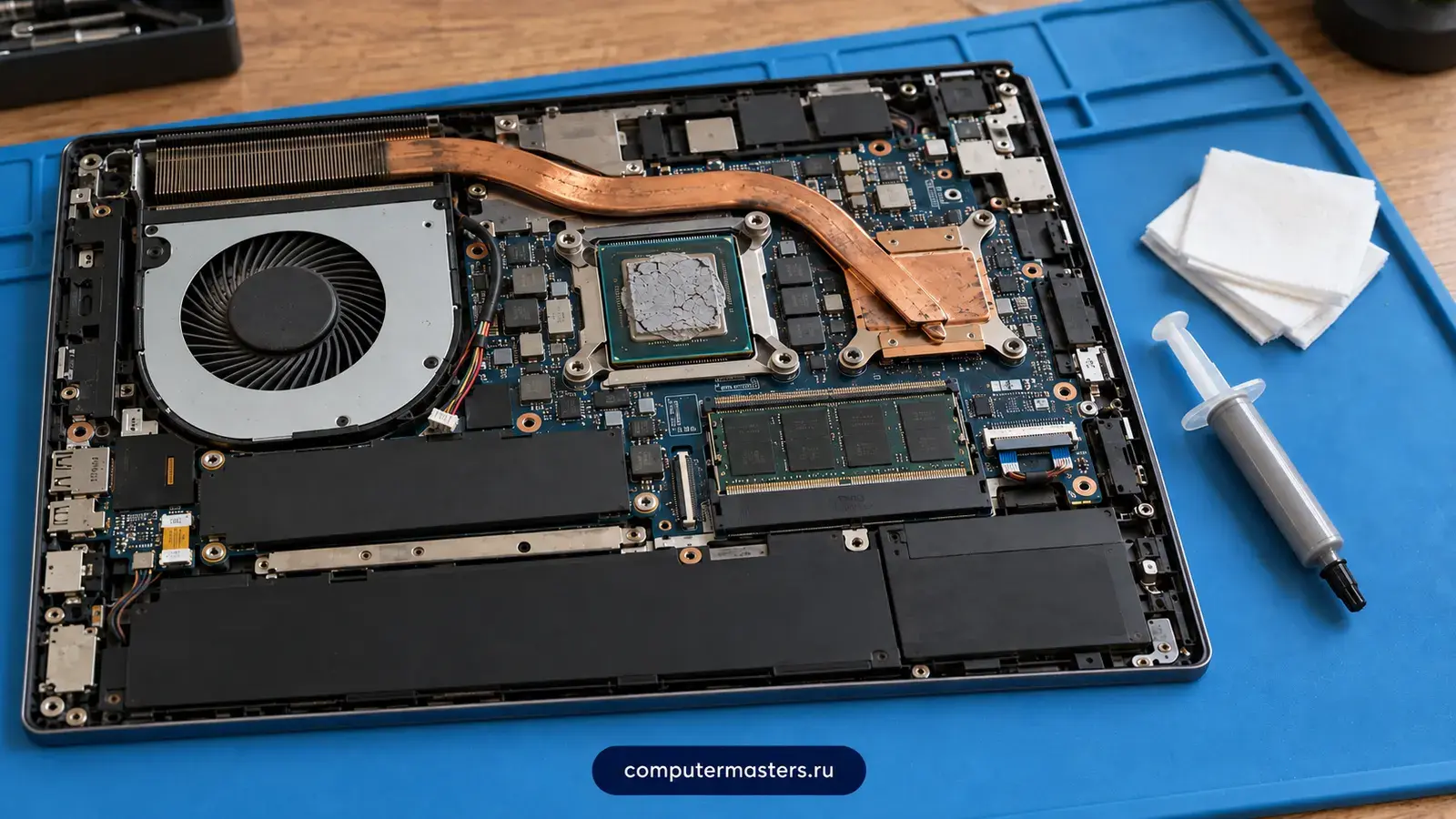

Сначала запускаем нагрузку и записываем температуру процессора и видеочипа, частоты и обороты вентилятора. Эти цифры нужны не для галочки: без них нечем подтвердить результат. Затем отключаем питание, отсоединяем батарею, снимаем нижнюю крышку и, если нужно, дополнительные детали. Порядок разборки у каждой модели свой, а где-то клавиатура или системная плата мешают добраться до радиатора.

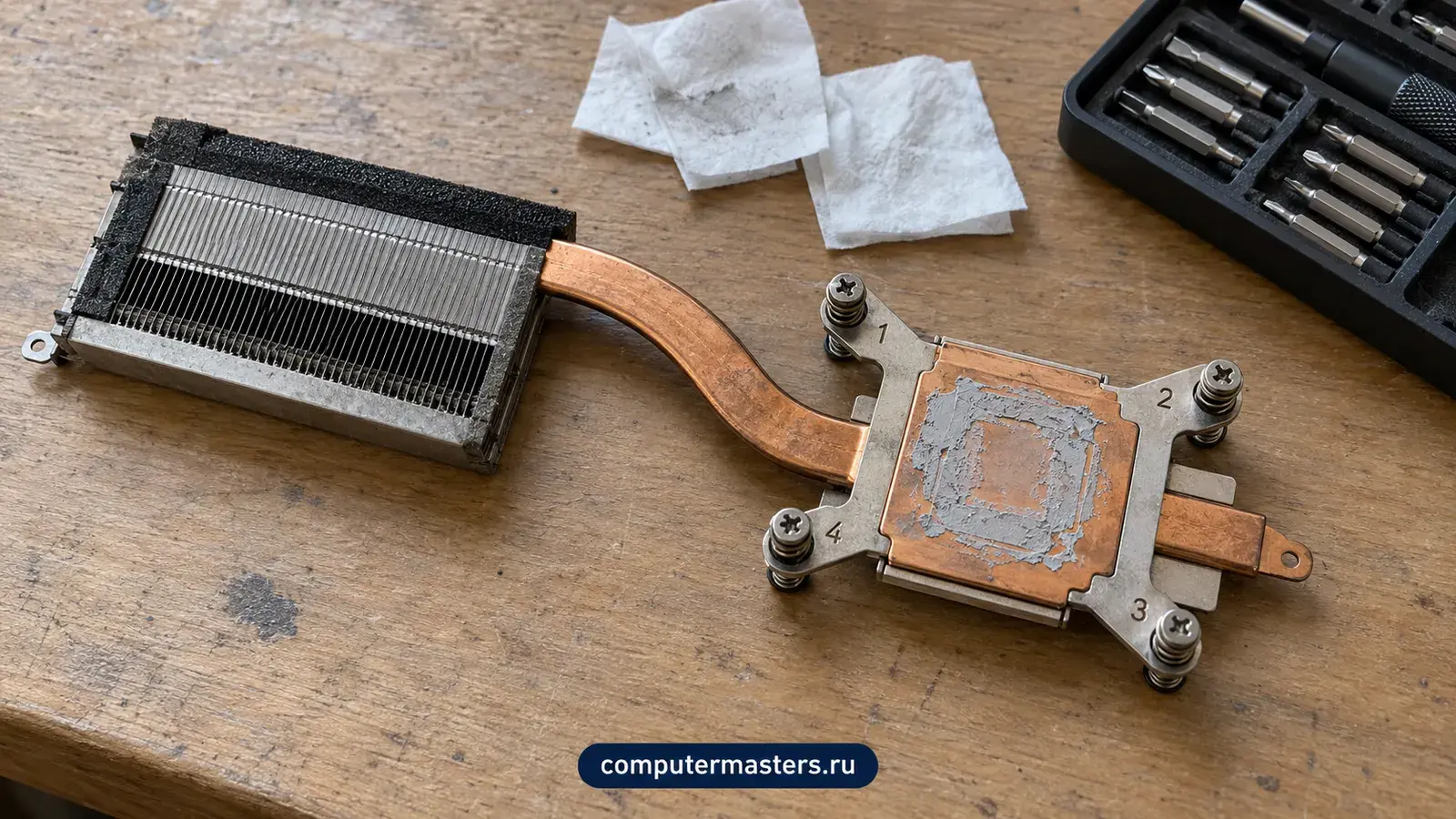

Радиатор снимаем, откручивая винты по номерам на самом радиаторе от большего к меньшему. Так снимается перекос и давление уходит равномерно. Старую пасту удаляем с кристаллов и с подошвы радиатора, затем обезжириваем поверхности. Паста на кристалле процессора и видеочипа наносится тонким слоем: излишек не улучшает контакт, а выдавливается на плату и в редких случаях приводит к замыканию, если паста проводит ток.

Радиатор устанавливаем обратно и затягиваем винты в том же порядке крест-накрест в два-три прохода. Осматриваем прокладки на микросхемах памяти и цепях питания. Если они сплющены, порваны или прилипли к радиатору, предлагаем заменить. Потом собираем ноутбук и запускаем ту же нагрузку. Сравнение результатов до и после можно посмотреть на месте.

• замеры температур, частот и оборотов до разборки
• разборка и снятие радиатора с чипов
• удаление старой пасты и обезжиривание поверхностей
• нанесение новой пасты и затяжка радиатора по схеме
• осмотр прокладок, вентилятора и трубок
• сборка и повторная проверка под нагрузкой

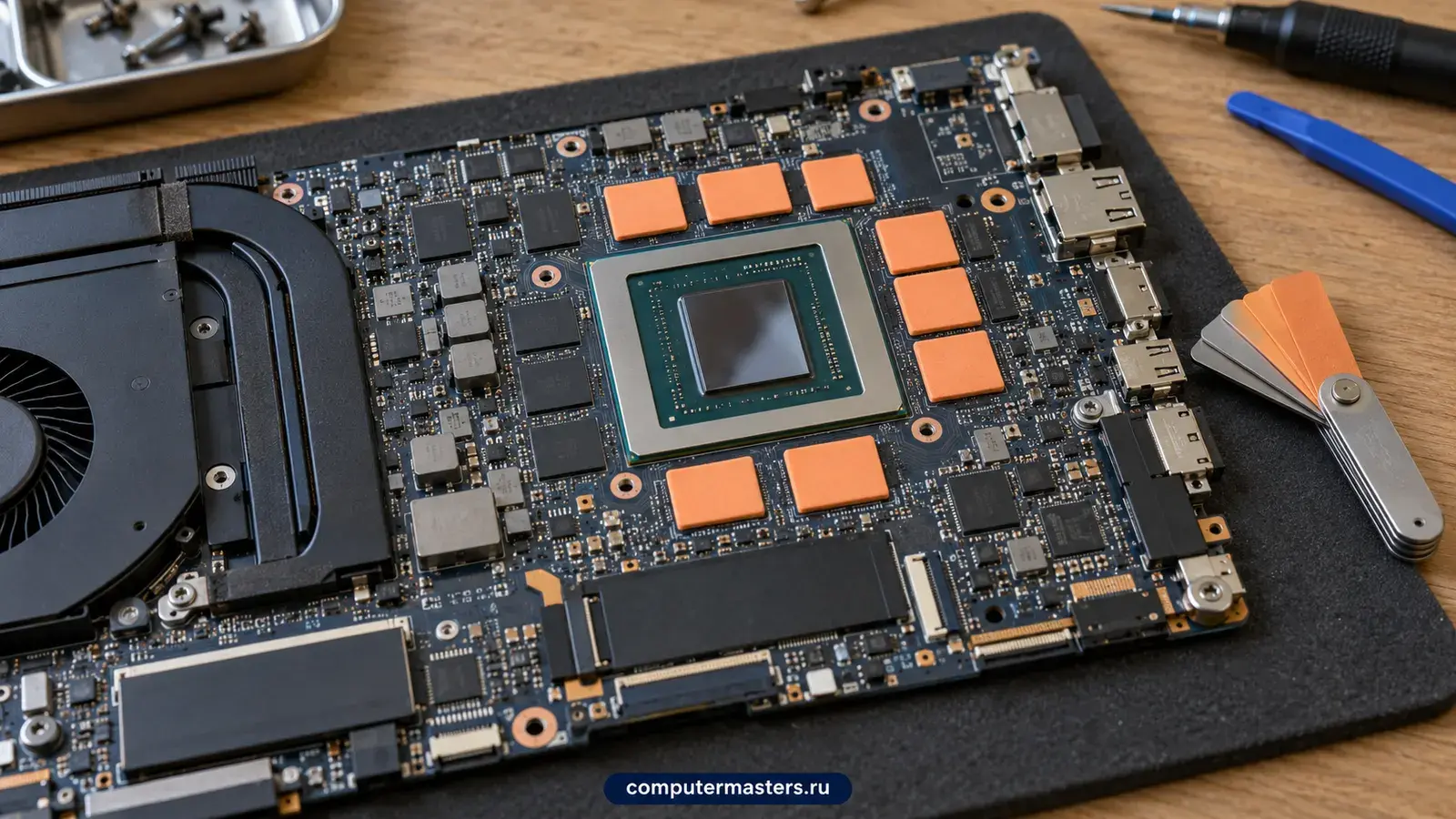

На кристалл идёт термопаста, на микросхемы памяти видеокарты и цепи питания часто ставят мягкие термопрокладки. Прокладка компенсирует разницу в высоте деталей: одни чипы выше, другие ниже, и радиатор должен касаться всех. Толщина прокладки подбирается под модель, и «примерно такая же» здесь не работает: слишком тонкая не достаёт до чипа, слишком толстая не даёт радиатору сесть на кристалл. Поэтому прокладки подбирают после осмотра узла, а цена детали согласуется до заказа. Отдельная работа по замене прокладок стоит 700 ₽.

У ряда игровых ноутбуков вместо пасты на процессоре, а иногда и на видеочипе стоит жидкий металл. Он лучше проводит тепло, но проводит и ток, а вокруг кристалла на плате стоят мелкие детали, которых нельзя касаться. Кроме того, некоторые радиаторы алюминиевые или не имеют защитного слоя, и жидкий металл разрушает такую поверхность. Поэтому металл нельзя менять на пасту и обратно без осмотра: сначала оценивают, что установлено и в каком состоянии. Стоимость работы с жидким металлом в ноутбуке подскажет оператор.

Проводящие пасты с металлическим порошком продаются свободно, но для ноутбука они рискованны: одна лишняя капля на плату, и мелкий конденсатор рядом с кристаллом закорочен. Непроводящие пасты чуть уступают по теплопередаче, зато излишек на плате не грозит замыканием. Если берёте пасту сами, обратите внимание именно на это.

Перед звонком откройте любой монитор нагрузки, запустите ноутбук на несколько минут под нагрузкой и запомните температуры. Заметьте, при какой температуре вентилятор ревёт и при какой ноутбук отключается. Эти цифры помогут мастеру понять, где искать проблему. Поставьте ноутбук на твёрдую ровную поверхность: на кровати и на одеяле вентиляционные отверстия перекрыты, и нагрев вырастет сам собой.

Самостоятельная замена пасты в ноутбуке мало похожа на замену в системном блоке. Нижняя крышка держится на десятке винтов разной длины и на защёлках, которые ломаются от усилия. Под крышкой шлейфы с хрупкими замками, а кристалл процессора открыт, и неровный прижим радиатора может его сколоть. Ошибка стоит дороже, чем сама работа: если чип сколот, ноутбук уже не заработает без ремонта платы. Если решитесь на самостоятельную работу, найдите инструкцию точно на вашу модель и подготовьте коробочку, куда сложите винты по местам.

Ещё одна осторожность касается гарантии. Пока ноутбук на гарантии производителя, вскрытие корпуса и замена пасты могут повлиять на её условия: пломбы и правила у разных марок различаются. Если гарантия ещё действует и ноутбук греется, начните с обращения к продавцу или в авторизованный сервис. Если гарантия закончилась, приглашайте мастера без опасений.

После правильной замены температура под нагрузкой обычно падает на несколько градусов, иногда заметно больше, если слой был сильно пересохшим. Точную цифру мы не обещаем: она зависит от модели, состояния радиатора и нагрузки. Зато можно ожидать, что вентилятор станет реже переходить на высокие обороты, а процессор перестанет сбрасывать частоту при обычной работе.

Если разница получилась небольшой, значит, дело было не только в пасте. Это тоже результат: по цифрам видно, где искать причину дальше, будь то чистка радиатора, вентилятор или питание. Общую картину описывает страница про то, почему ноутбук сильно греется. Дополнительные работы одобряются до их начала, а выезд и диагностика бесплатны.

Обычный срок жизни пасты в ноутбуке составляет два-четыре года, для игровой модели с высокой нагрузкой он короче. Если ноутбук шумит и греется сильнее прежнего, не ждите срока: проверить состояние можно, посмотрев на температуру в простое и на скорость вентилятора. Подробнее о признаках, что пора чистить и менять пасту, написано в материале о том, как понять, что ноутбуку нужна чистка.
