Ремонт цепей питания ноутбука

Питание в ноутбуке проходит несколько ступеней. Адаптер подаёт около 19–20 В на разъём. Дальше стоят защита (предохранитель и защитные диоды), ключи, которые переключают ноутбук между сетью и батареей, и контроллер зарядки. Затем напряжение идёт на стабилизаторы, которые формируют дежурные линии для управляющего контроллера и основные линии: для процессора, видеочипа, памяти и чипсета. Каждая ступень включается только тогда, когда предыдущая выдала сигнал готовности.

Отсюда и характер поломок. Если не работает ступень дежурного питания, ноутбук выглядит совершенно мёртвым: не реагирует ни на кнопку, ни на зарядку. Если основные линии не поднимаются, вентилятор дёрнется и остановится или ноутбук включится на секунду. Если вышел из строя контроллер зарядки, ноутбук может работать от сети без батареи или заряжаться только с определёнными адаптерами.

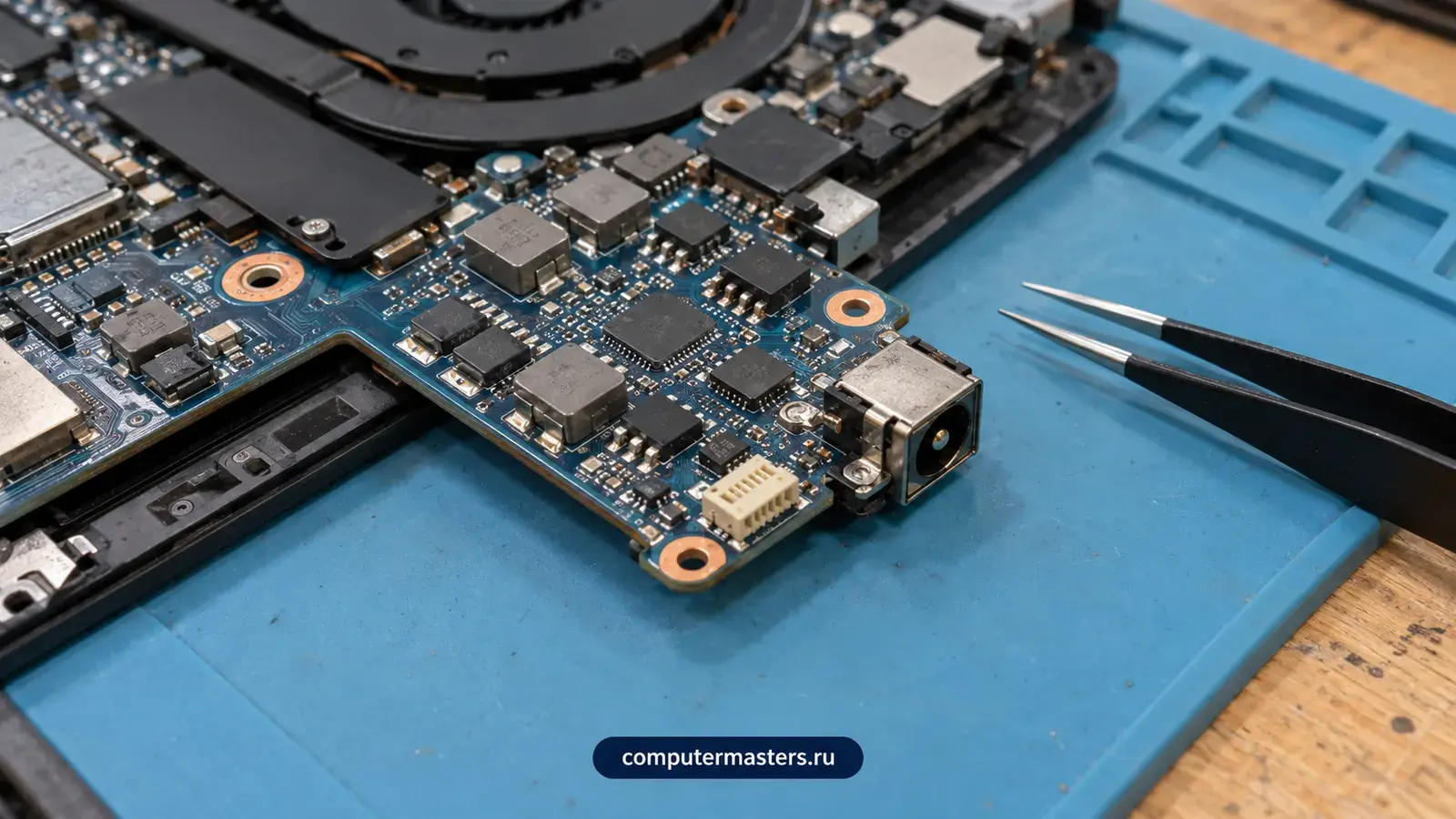

На большинстве плат питающие элементы собраны в нескольких местах: около разъёма питания, вблизи процессора и видеочипа, рядом с модулями памяти. Многие из них крошечные: ключи размером с рисовое зёрнышко, конденсаторы в несколько миллиметров. Поэтому такой ремонт делается паяльной станцией под увеличением, а не быстрой заменой узла.

Тяжелее всего отличить цепь питания от других причин, поскольку ноутбук не включается и из-за памяти, и из-за экрана, и из-за зарядки. Ориентиры такие. Если реакции нет вообще, индикаторы не светятся, зарядка исправна, а разъём проверен, вероятна цепь питания. Если индикаторы горят, вентилятор крутится, а изображения нет, чаще дело в памяти, видеоцепи или подсветке. Если включение на секунду и выключение, ищут сбой на основной линии.

Отдельные признаки: мигающий индикатор зарядки, когда ноутбук не видит адаптер (схемы разберём в материале про то, что означает мигание индикатора зарядки); ноутбук, который включается, но выключается, если убрать кабель зарядки; запах горелой изоляции около разъёма; перегрев участка платы возле дросселей. Отдельно выделяется ситуация, когда ноутбук включается и сразу выключается: она бывает и от питания, и от перегрева.

Не всегда виновата плата. Зарядка с оторванной жилой, разбитый штекер, вздувшаяся батарея дают те же картины. Порядок простой: сначала отсекаем внешние причины, и только потом лезем в плату. Подробнее про адаптер и его ремонт написано на странице о ремонте блока питания ноутбука.

• нет никакой реакции, индикаторы мертвы, зарядка проверена: дежурное питание или разъём
• индикатор зарядки мигает, ноутбук не заряжается: контроллер зарядки, ключи или идентификация адаптера
• включается на секунду и гаснет: одна из основных линий или защита по короткому замыканию
• работает только от сети или только от батареи: ключи выбора источника или контроллер зарядки
• греется участок у разъёма или процессора: короткое замыкание или пробитый элемент в цепи

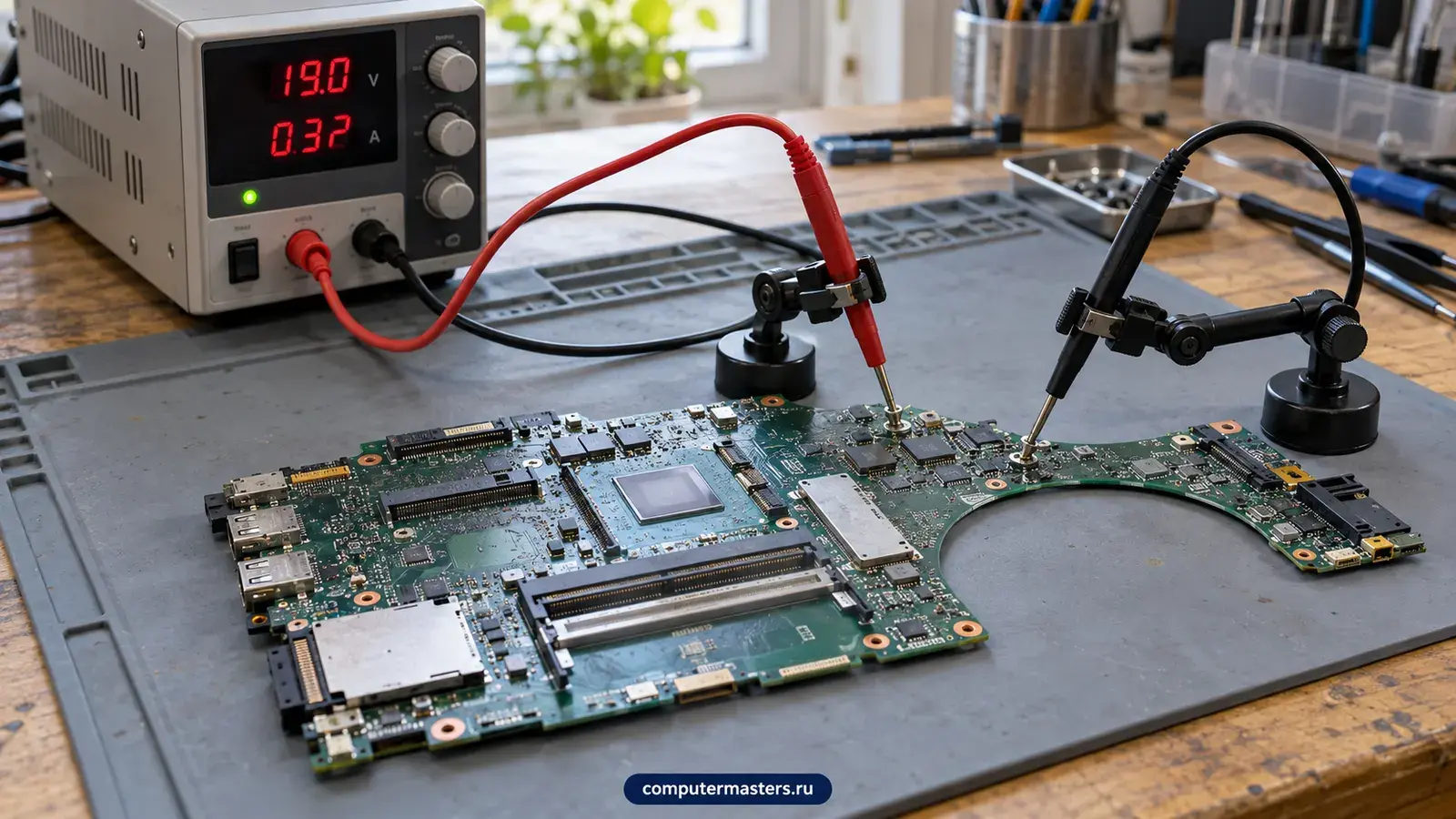

Основной приём в таких ремонтах: определить, есть ли на линиях короткое замыкание, и найти линию, где напряжение пропадает. Плату питают от регулируемого источника с ограничением тока и смотрят, сколько она потребляет: при замыкании ток растёт, при обрыве почти нулевой. Затем проверяют сопротивление на линиях относительно земли и напряжение на контрольных точках, сверяясь со схемой платы, если она есть.

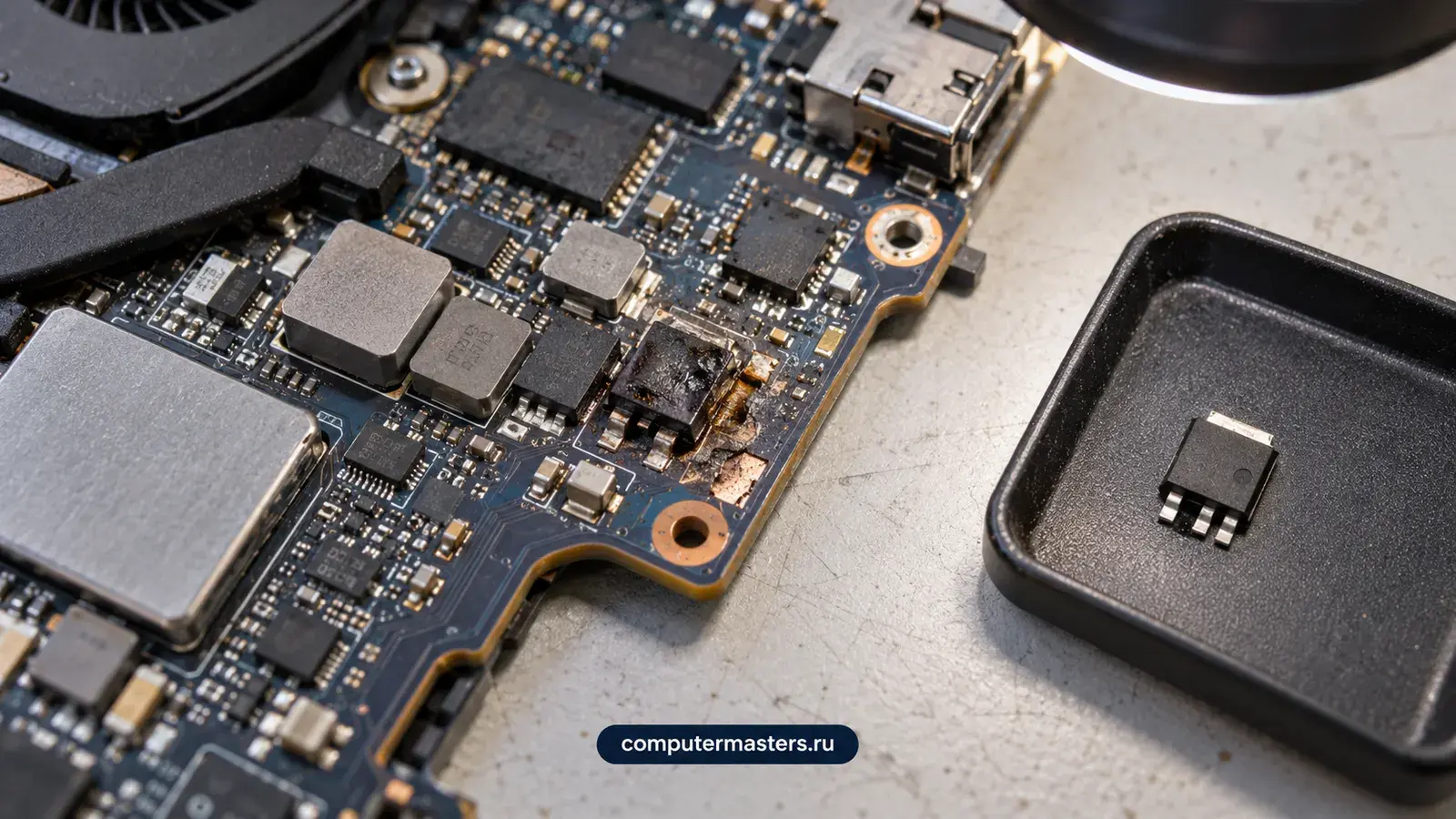

Место короткого замыкания часто ищут по нагреву: на подаваемое питание замкнутый элемент греется быстрее других, и его видно тепловизором или по испарению растворителя с платы. Иногда достаточно снять по очереди подозрительные конденсаторы, чтобы понять, какой из них замкнут. Когда элемент найден, его заменяют и снова проверяют линию: пока не восстановлены все звенья, ноутбук не включится.

Поэтому ремонт цепей питания нельзя оценить по фото и по телефону. Часть случаев заканчивается заменой одного предохранителя, а часть требует нескольких ключей, контроллера и восстановления дорожек. Сколько ремонт будет стоить в вашем случае, уточните у оператора: сумма зависит от того, что найдёт диагностика. Общая картина того, что мы делаем с платами, описана на странице о ремонте плат.

Ремонтируются дискретные элементы: конденсаторы, катушки и дроссели, ключи на транзисторах, предохранители, контроллеры питания в небольших корпусах. Восстанавливаются оборванные дорожки и контактные площадки, а также разъёмы питания. Для микросхем в корпусах с шариковыми выводами работы сложнее и относятся к BGA-ремонту: нужны нагрев по профилю и точная посадка, а цену таких работ подскажет оператор.

Есть узлы, ремонт которых не всегда разумен. Процессор и чипсет распаяны на плате и на ряде моделей не заменяются отдельно. Управляющий контроллер (EC) при повреждении требует не только замены микросхемы, но и записи прошивки, которая привязана к конкретной плате. Если цепь питания разрушена вместе с этими узлами, плату иногда честнее заменить целиком, и мы скажем об этом до начала работ.

Отдельный случай: цепь после жидкости. Влага оставляет коррозию, которая расползается по дорожкам и под микросхемами и через недели возвращает неисправность. Тогда плату нужно промыть и осмотреть, и ремонт цепей питания превращается в общий ремонт после жидкости, описанный на странице о ремонте ноутбука после залития. Если возможно, не включайте ноутбук повторно до осмотра.

Цена строится на трёх вещах: количество вышедших из строя элементов, сложность доступа и стоимость деталей. Замена одного конденсатора или предохранителя стоит 2 500 ₽ за работу. Ремонт цепи с поиском и заменой ключа или контроллера на плате стоит 4 000 ₽. Если повреждено несколько участков или нужны работы по цепям в нескольких местах, работа оценивается в 4 500 ₽. Восстановление дорожек и контактных площадок стоит 4 500 ₽. Детали оплачиваются отдельно, их цену называем до заказа.

По сроку ориентир такой: простой ремонт занимает 1–2 часа, сложный с поиском замыкания и заказом деталей 1–3 дня. Ремонт по плате обычно делают в мастерской, где есть место для паяльной станции; как передать ноутбук, договариваемся при записи. Выезд и диагностика бесплатны, даже если вы решите не ремонтировать.

Есть случаи, когда ремонт не окупается: старая модель, дорогие микросхемы, многократные повреждения. Тогда сравнивайте с ценой новой платы или другого ноутбука, и мы поможем с этим расчётом. При выборе стоит понимать: даже после ремонта могут сохраниться риски, если причина в некачественной зарядке, скачках в сети или перегреве. Их нужно устранить, иначе цепь выйдет из строя снова.

До звонка выпишите, что происходит: как ведут себя индикаторы, вентилятор, есть ли запах, когда произошёл сбой и что ему предшествовало (скачок напряжения, новая зарядка, жидкость, падение). Не подключайте разные адаптеры подряд и не пытайтесь включить ноутбук много раз: при коротком замыкании каждая попытка греет плату. Не разбирайте ноутбук и не греете плату феном: это не восстанавливает цепь, а портит пайку.

Если на ноутбуке важные данные, скажите об этом сразу. Питание может не работать, а диск при этом цел, и файлы можно скопировать отдельно. Для диска существует отдельная работа, о ней рассказано в разделе про восстановление данных.

После ремонта проверьте: ноутбук включается с первой попытки, зарядка идёт и от сети, и от батареи, индикаторы ведут себя нормально, участок платы не греется через полчаса работы. Проверьте нагрузку, например, видео и игру. Гарантия на работы 12 месяцев. Если причина ремонта была в зарядке, обратите внимание на ремонт разъёма питания и на состояние батареи.
