Ремонт Xbox 360: Fat, Slim и E

На Xbox 360 состояние показывает светящееся кольцо вокруг кнопки питания, разделённое на четыре сегмента. Зелёные огни при запуске нормальны. Если красным горят два сегмента, консоль сообщает о перегреве. Три красных сегмента означают общую аппаратную неисправность, это и есть знаменитое «красное кольцо смерти». Четыре красных говорят, что консоль не видит видеокабель. Это общеизвестные значения для Xbox 360, сочетаний огней бывает больше, и без осмотра консоли судить по одному цвету рискованно.

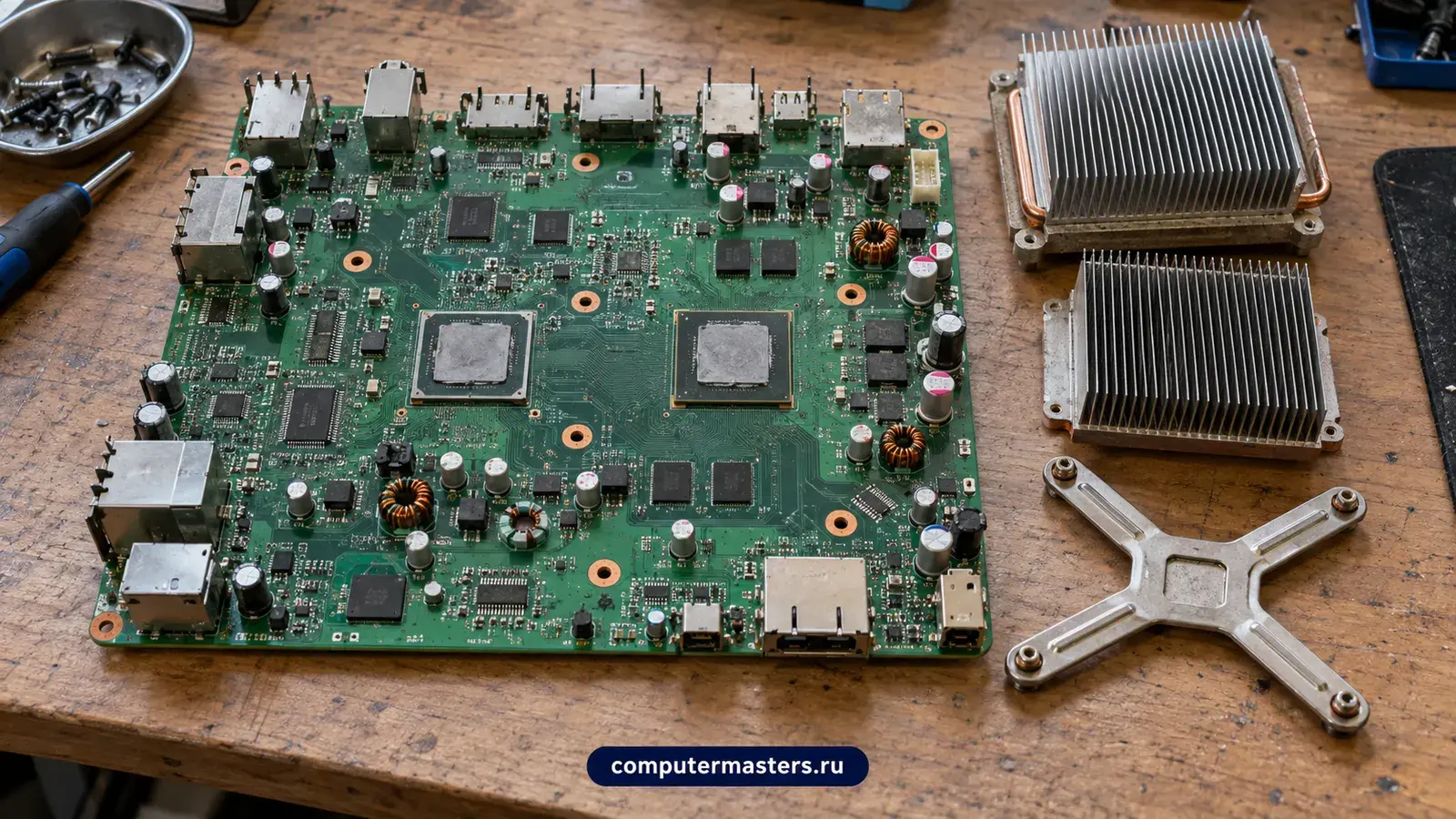

Три красных сегмента у ранних Fat нередко связаны с перегревом и последующим повреждением контактов под главными чипами. Видеочип и процессор припаяны шариковыми выводами. От многолетнего нагрева и остывания они трескаются, контакт теряется, и консоль не проходит проверку при запуске. Однако бывает и проще: неисправный блок питания даёт то же самое. Поэтому сначала проверяем питание и охлаждение, потом смотрим плату.

Не пытайтесь «вылечить» консоль, заворачивая её в полотенце и включая на несколько часов или прогревая её феном. Такие способы временно возвращают запуск на часы или дни, но перегревают плату, пластик и остальные чипы. Ремонт лучше делать сразу правильно.

При E74 на экране появляется сообщение о системной ошибке с этим кодом, а на кольце обычно мигает один красный сегмент. Иногда изображение сопровождается линиями и «снегом». Код E74 Microsoft связывала с общими аппаратными отказами, и он пересекается с тремя красными огнями: у части консолей причины совпадают, у части различаются.

Что делаем мы: отключаем всё лишнее, запускаем консоль на известном исправном блоке питания, проверяем перегрев и состояние привода. Если ошибка остаётся, вероятен отказ платы. Если консоль работает после чистки и проверки питания, повторяем нагрузку и наблюдаем несколько запусков подряд. Один удачный запуск ничего не гарантирует.

Для тех, кто ищет причину заранее, есть материал про красное кольцо на Xbox 360. В нём разобраны признаки, а здесь речь об устранении: что чинится чисткой и питанием, а что требует работы с платой.

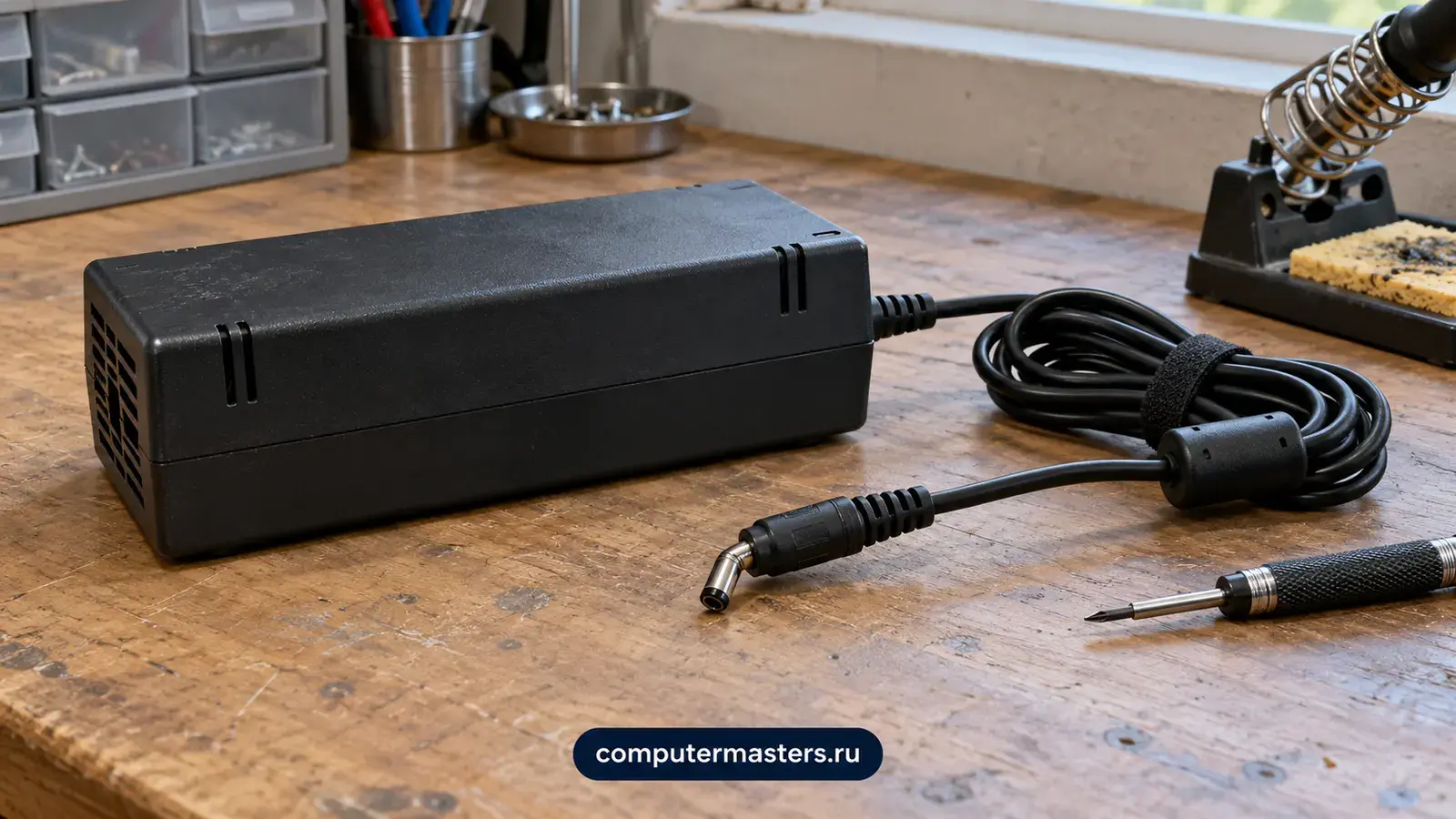

Xbox 360 питается от внешнего блока в виде коробки с индикатором. Зелёный индикатор обычно говорит, что блок отдаёт питание, а оранжевый или мигающий указывает на проблему самого блока или нагрузки. Точный диагноз даёт проверка блока на исправной консоли и исправного блока на вашей. Блоки у Fat, Slim и E различаются и не подходят друг другу, а у ранних Fat бывает несколько вариантов по мощности.

Самое частое, что ломается снаружи, это кабель и штекер: их перегибают, пережимают дверцей тумбы, вырывают из гнезда. Ремонт кабеля и штекера стоит 1 500 ₽. Если шатается разъём питания на самой консоли, работа стоит 2 500 ₽. Сам блок питания вскрывать нельзя: внутри опасное напряжение, поэтому неисправный блок меняем целиком, деталь оплачивается отдельно.

Сходные признаки бывают у более новой приставки, там всё устроено иначе, о чём подробно написано в разделе про блок питания Xbox One. Не подключайте к 360 чужой блок «просто попробовать»: неподходящая мощность или разъём портят консоль.

В Xbox 360 стоит DVD-привод. Типичные жалобы: диск не опознаётся, лоток сам открывается и закрывается, привод стучит, игра встаёт на загрузке. Причины: износ лазерной головки, грязная линза, изношенная механика подачи или нерабочие датчики. Для начала стоит проверить другой, чистый и гладкий диск: поцарапанные диски читаются хуже.

Замена лазерной головки стоит 2 500 ₽ за работу, деталь отдельно, её цену согласуем до заказа. Если проблема в механике, оцениваем её отдельно. Красные огни на кольце обычно указывают не на привод, а на питание, перегрев или плату. Подробнее об отличиях приводов приставок в разделе про ремонт дисковода.

Консоль стоит перемещать только выключенной и без диска: движение при вращающемся диске царапает его и изнашивает привод. Ставьте приставку горизонтально или вертикально так, как задумано для вашей ревизии, и не меняйте положение без нужды.

Накопитель Xbox 360: 2,5-дюймовый диск в фирменном корпусе, и у Fat, Slim и E он выглядит по-разному, поэтому замену подбираем под ревизию. Диск изнашивается, начинает тормозить и терять данные. Замена накопителя стоит 1 000 ₽ за работу, данные переносятся, пока диск читается. Если он уже не отвечает, содержимое не вернуть.

Не у всех ранних Fat есть выход HDMI: в первых версиях его не было, и картинка шла по компонентному или композитному кабелю. Если на Xbox 360 с HDMI картинки нет при исправном кабеле, проверяем разъём. Ремонт стоит 3 500 ₽. При потере видеосигнала по компонентному кабелю смотрим разъём AV и сам кабель.

Чистка и замена термопасты важны даже для внешне рабочей консоли. Она снижает температуру и отдаляет красные огни. Если консоль выключается из-за перегрева, посоветуем ещё и переставить её так, чтобы вентилятор получал воздух. Общая справка по сервису приставок собрана в разделе ремонта игровых приставок.

Запишите, что показывает индикатор и есть ли код на экране. Отсоедините все кабели, кроме питания и видео, отключите внешний накопитель и USB. Пробуйте другой видеокабель и вход телевизора. Не вскрывайте корпус, не прогревайте плату феном и не повторяйте советы про «полотенце».

Ремонт платы после красных огней стоит по-разному в зависимости от состояния платы, и срок службы после него предсказать нельзя. У части консолей результат держится годами, у других повторяется через месяцы. Если стоимость работы сравнима с ценой рабочей приставки с рук, скажем об этом до начала. Простые работы занимают 1–2 часа, сложные 1–3 дня, гарантия на работы 12 месяцев.

Если в Xbox 360 вообще нет признаков жизни, кроме питания, а также если приставка выключается сама, прочитайте про приставку, которая не включается и про мигание зелёным на Xbox 360: так проще описать симптом мастеру.
