Замена динамиков в ноутбуке

Динамик ноутбука это миниатюрная электромагнитная головка: подвижный диффузор на тонкой подвеске и катушка, которая двигает его вслед за сигналом. Мощность у таких динамиков небольшая, обычно порядка пары ватт, а сопротивление подбирается под усилитель звукового кодека. В самом ноутбуке их два: левый и правый. У некоторых моделей добавлены ещё два или отдельный низкочастотный динамик рядом с петлёй.

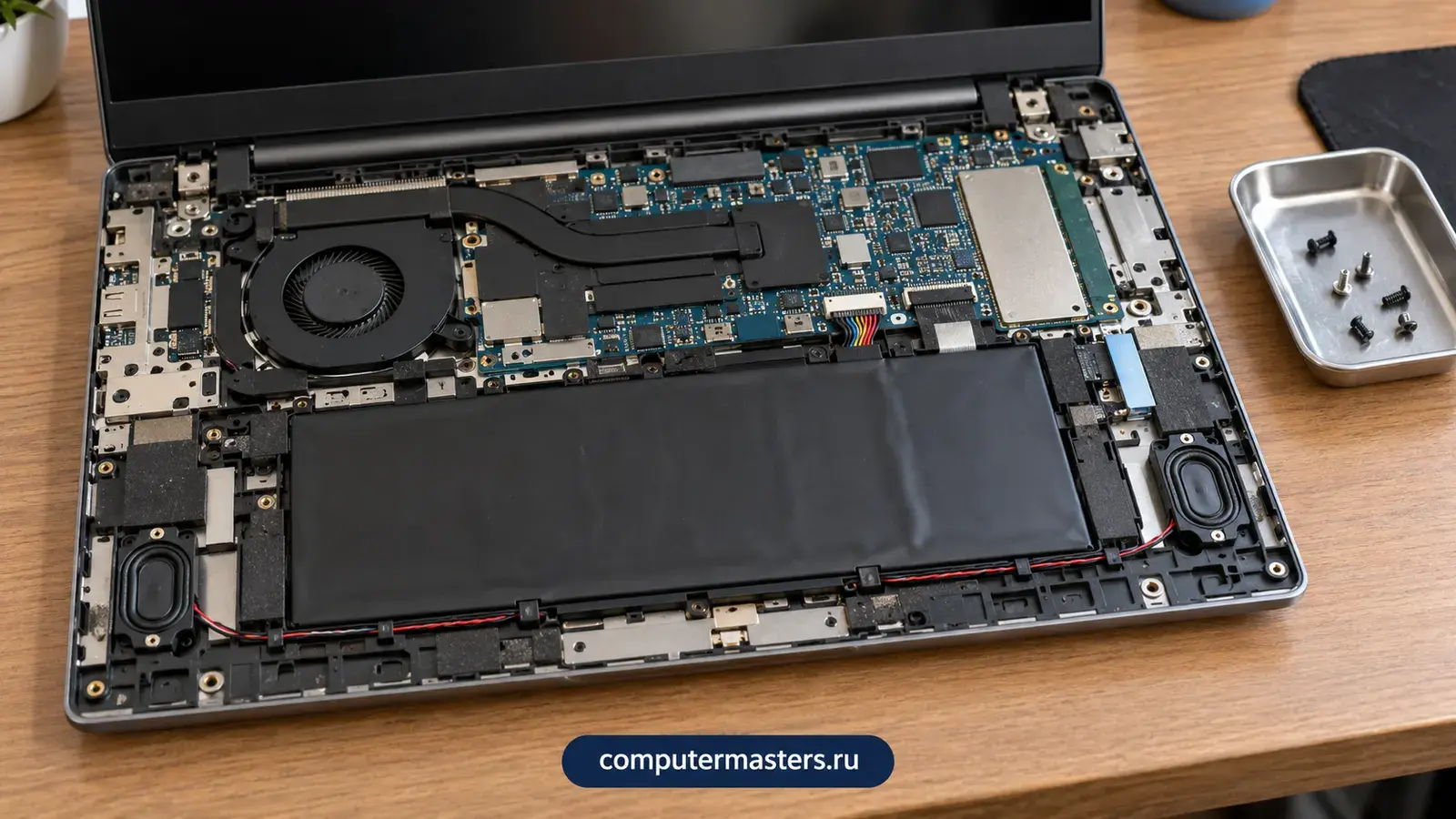

Расположение у разных моделей своё. Иногда динамики стоят под верхней панелью по сторонам клавиатуры и звучат через решётку над клавишами. Иногда закреплены на нижней части корпуса и работают через прорези в днище, а у части тонких моделей их закрывает и клавиатурный блок. К плате они подключаются тонким двухжильным кабелем с маленьким разъёмом, а кабель уложен в направляющие корпуса. Точное место для вашей модели мастер определяет при осмотре.

От расположения зависит объём работы. Если динамик доступен после снятия нижней крышки, замена быстрая. Если он спрятан под палмрестом, надо снять клавиатуру, отсоединить шлейфы и разобрать верхнюю часть корпуса. Об этом стоит знать заранее, потому что стоимость работы определяется этой разборкой, а не ценой самого динамика. Такая разборка по объёму близка к замене шлейфа клавиатуры: те же защёлки и хрупкие шлейфы.

Первая проверка занимает минуту: подключить наушники. Если звук в них чистый, звуковая карта и драйвер живы, и вопрос в цепочке до динамиков. Если он пропадает или хрипит и в наушниках, динамики ни при чём, и замена ничего не изменит. Затем проверяют каналы: тест левого и правого динамика в системе показывает, молчит одна сторона или обе.

Есть отдельная ловушка: гнездо наушников. Внутри него стоит контакт-переключатель, который при вставке штекера отключает динамики. Если контакт окислился или в гнезде застрял мусор, ноутбук продолжает считать, что наушники подключены, и молчит в динамики. Так бывает после долгого использования с проводной гарнитурой или после залития. Признак: в системе значок наушников не исчезает после вынимания штекера. Динамики при этом исправны, а ремонтировать нужно гнездо. Если на слух звук пропал полностью, посмотрите, что делать, если на ноутбуке нет звука и наушники подключены, а звука нет.

Ещё две возможные причины: драйвер и усилитель. Сбой драйвера решается программно, и это обходится дешевле, чем замена динамиков. Усилитель это микросхема на материнской плате, и если он вышел из строя, динамики молчат, а наушники работают, потому что у них свой выход. Отличить усилитель от динамика можно, проверив сопротивление катушки и сигнал на разъёме динамика. Этим занимается мастер, поэтому детали до проверки не заказывают.

• звук хрипит и в наушниках тоже: драйвер, эффекты обработки звука или кодек на плате
• в наушниках звук есть, в динамиках нет, оба канала молчат: гнездо-переключатель или усилитель
• молчит один динамик, второй играет: кабель, разъём или сам динамик
• звук пропадает при нажатии на корпус: плохой контакт кабеля или разъёма
• звук тихий, но чистый: пыль в решётках или динамик потерял отдачу

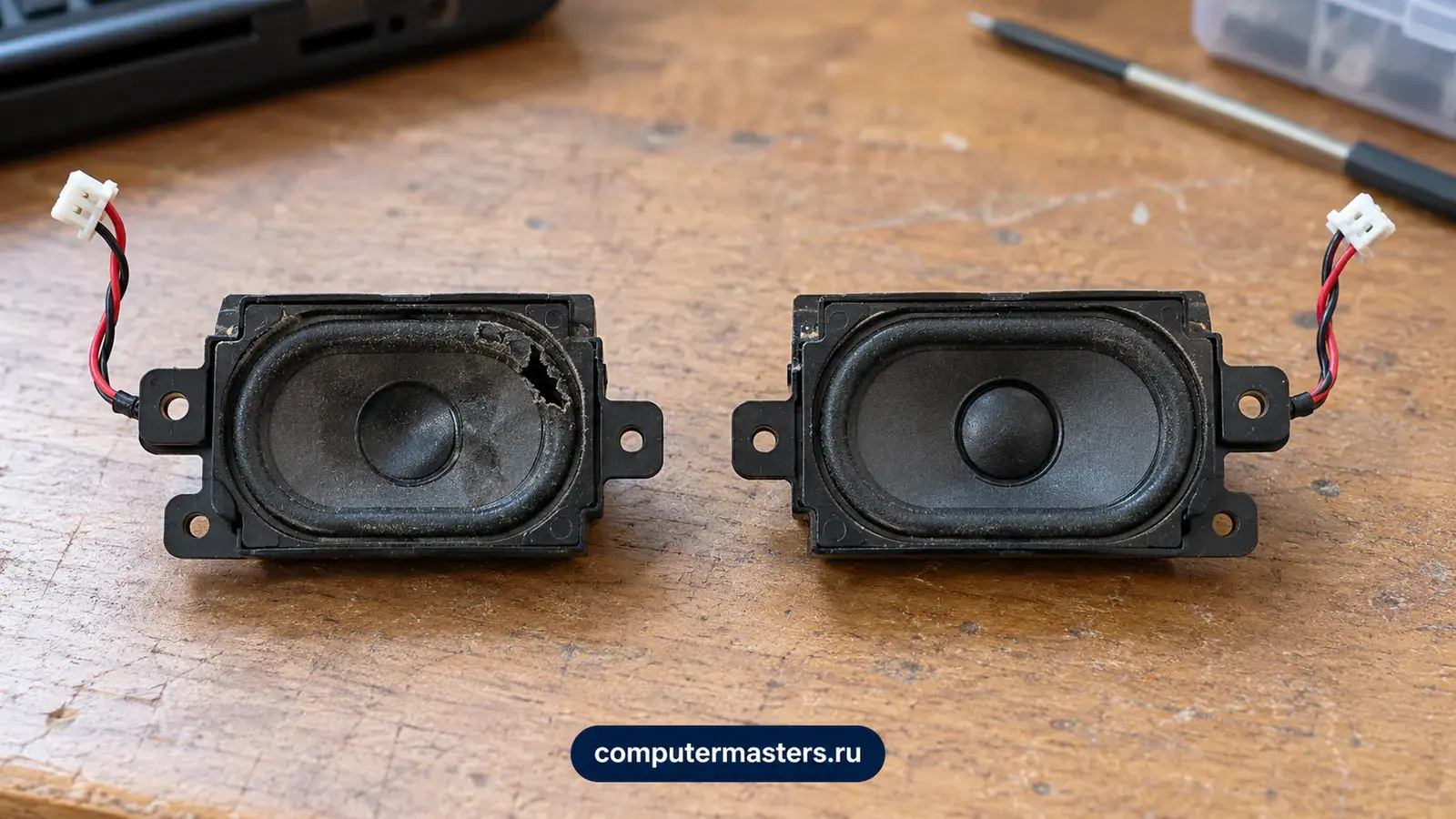

Диффузор динамика подвешен на тонком гофрированном ободе. Со временем обод стареет, у части моделей клей расслаивается, катушка начинает задевать магнит, и динамик хрипит, особенно на низких частотах. После падения ноутбука диффузор может помяться, а катушка сместиться. Тогда даже тихий звук идёт с треском, а на высокой громкости превращается в кашу.

Не всегда виноват сам динамик. Если хрип появляется только на определённых частотах и стучит, стоит проверить крепёж: ослабший винт или отклеившаяся уплотнительная прокладка вокруг динамика дают дребезг корпуса. Такой дефект устраняется креплением, а не заменой. Если хрип есть и в наушниках, ищите причину в обработке звука и драйвере, с этого начинается разбор в материале о том, почему динамики ноутбука хрипят.

Когда молчит один динамик, картина иная. Разъём кабеля мог отойти после чистки или ремонта, кабель мог перетереться в месте изгиба у петли, а катушка динамика оборвана. Бывает, что один канал вышел из строя из-за усилителя, тогда на разъёме динамика нет сигнала. Подробнее о симптомах одного неработающего канала есть в материале о том, почему не работает один динамик на ноутбуке.

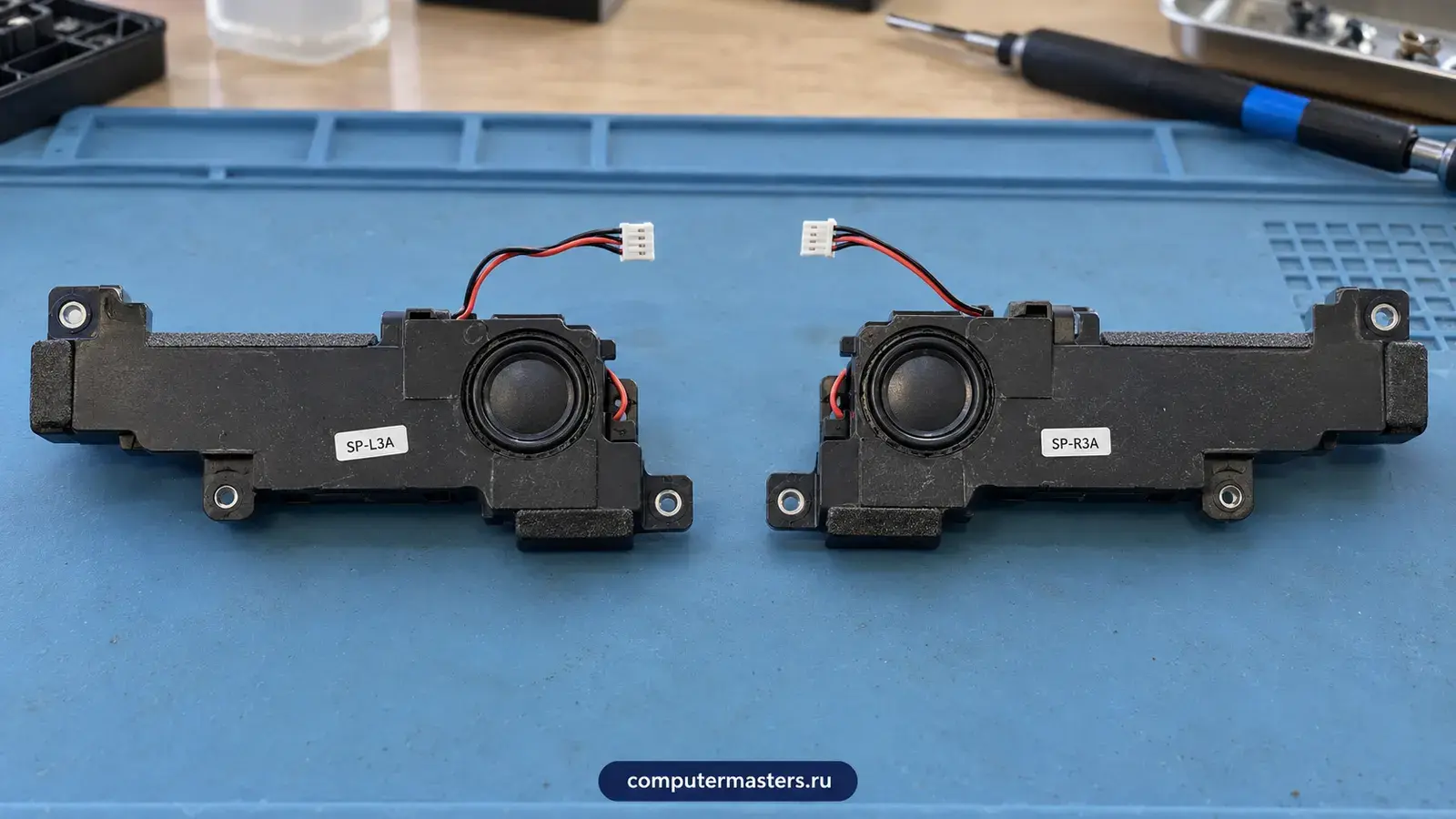

Динамики различаются размером и формой, сопротивлением, мощностью, длиной кабеля и разъёмом. Часть моделей делает левую и правую стороны зеркальными, поэтому «просто динамик» на нужную сторону не встанет. У ряда ноутбуков динамики продаются готовой парой на общем кабеле, у других по одному, а у некоторых входят в узел вместе с палмрестом и отдельно не поставляются. Как обстоит дело у вашей модели, выясняется при подборе.

Сопротивление имеет значение. Усилитель в кодеке рассчитан на определённую нагрузку. Динамик с заметно другим сопротивлением либо будет играть тише, либо перегрузит усилитель и даст искажения. Поэтому подбор идёт по маркировке на самом динамике и по номеру детали из документации на модель, а не по диагонали экрана или названию серии.

Если подходящий динамик по номеру найти нельзя, иногда рассматривается аналог с теми же размерами, сопротивлением и разъёмом. Такой вариант согласуется с вами заранее, и гарантий совпадения по звучанию мы не даём: динамики разных производителей звучат по-разному. Наличие деталей и сроки поставки называем после подбора, а не до него.

После падения ноутбука звук пропадает не только из-за динамиков. Может отойти разъём кабеля на плате, треснуть пайка гнезда наушников или повредиться сама микросхема усилителя. Если динамик на вид цел, а катушка проверяется исправной, причину ищут на плате. Стоимость ремонта по плате уточните у оператора: объём зависит от того, что именно вышло из строя.

Особенно осторожными надо быть после жидкости. Влага попадает в решётки, окисляет контакты динамиков и разъёма и добирается до платы. Динамики после залития бывают рабочими первые дни, а потом начинают хрипеть и пропадать. В таком случае смотрят не только акустику, но и материнскую плату, шлейфы и батарею, а объём работы описан в разделе про ремонт ноутбука после залития.

Микросхему усилителя и звукового кодека заменить можно не всегда. У части моделей она распаяна на плате и её ремонт относится к пайке, а не к замене динамика. Если звук идёт только через наушники и переключатель гнезда не виноват, мастер предложит вариант на плате или скажет прямо, что стоимость такого ремонта может оказаться выше, чем смысл в нём. Об общих работах по платам можно прочитать на странице о ремонте плат.

Работа по замене динамиков стоит 2 800 ₽, динамики оплачиваются отдельно, и их цена называется до заказа. Она меняется от того, стоят ли они на нижней части или под палмрестом, один поменять или пару и нужна ли чистка решёток. Простой случай занимает 1–2 часа, сложный со снятием верхней панели и заказом детали до 1–3 дней. Если причина в плате, срок станет ясен после диагностики, а стоимость подскажет оператор.

До звонка проверьте несколько вещей. Подключите наушники, запустите музыку и переключите баланс каналов. Вынимайте штекер несколько раз, чтобы увидеть, исчезает ли значок наушников. Отметьте, когда звук пропал: после обновления системы, падения, жидкости или сам по себе. Не заливайте решётки чистящими жидкостями и не ковыряйте их иглой: мембрану проткнуть легко. Если звук тихий и чистый, сначала посмотрите разбор темы тихого звука на ноутбуке.

После замены послушайте оба канала на низкой, средней и высокой громкости, включите музыку с басом и голос. Убедитесь, что клавиши работают и корпус не скрипит. Звук из обоих динамиков должен быть примерно одной громкости. Гарантия на работу 12 месяцев, выезд и диагностика бесплатны в любом случае.
