Замена шлейфа клавиатуры ноутбука

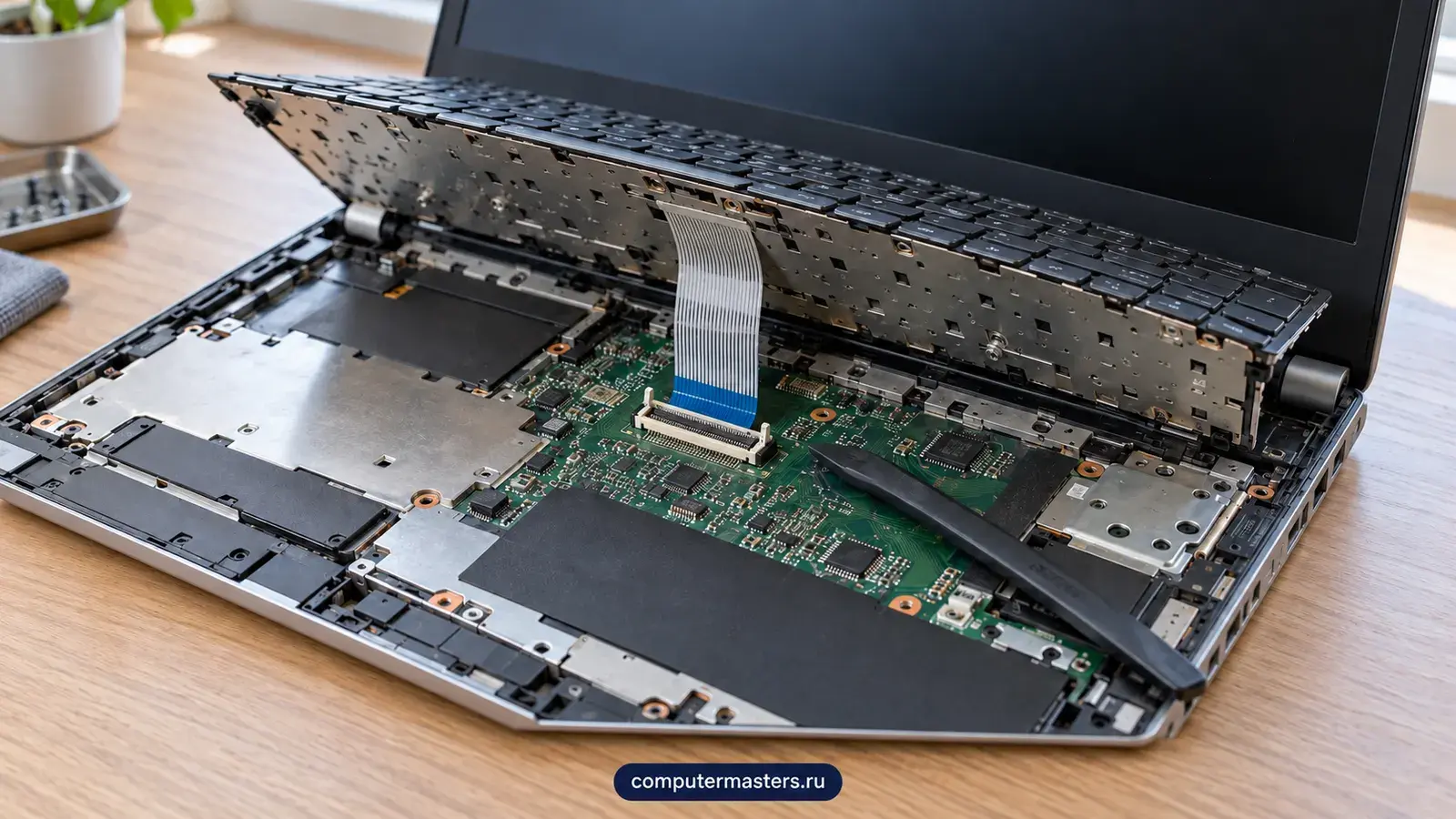

Клавиатура ноутбука состоит из клавиш с механизмом под ними, тонкой мембраны с токопроводящими дорожками и ленточного хвоста, по которому сигнал идёт на материнскую плату. Хвост вставляется в разъём с откидным замком. Замок прижимает контакты к дорожкам, и от плотности этого прижима зависит, все ли клавиши откликаются.

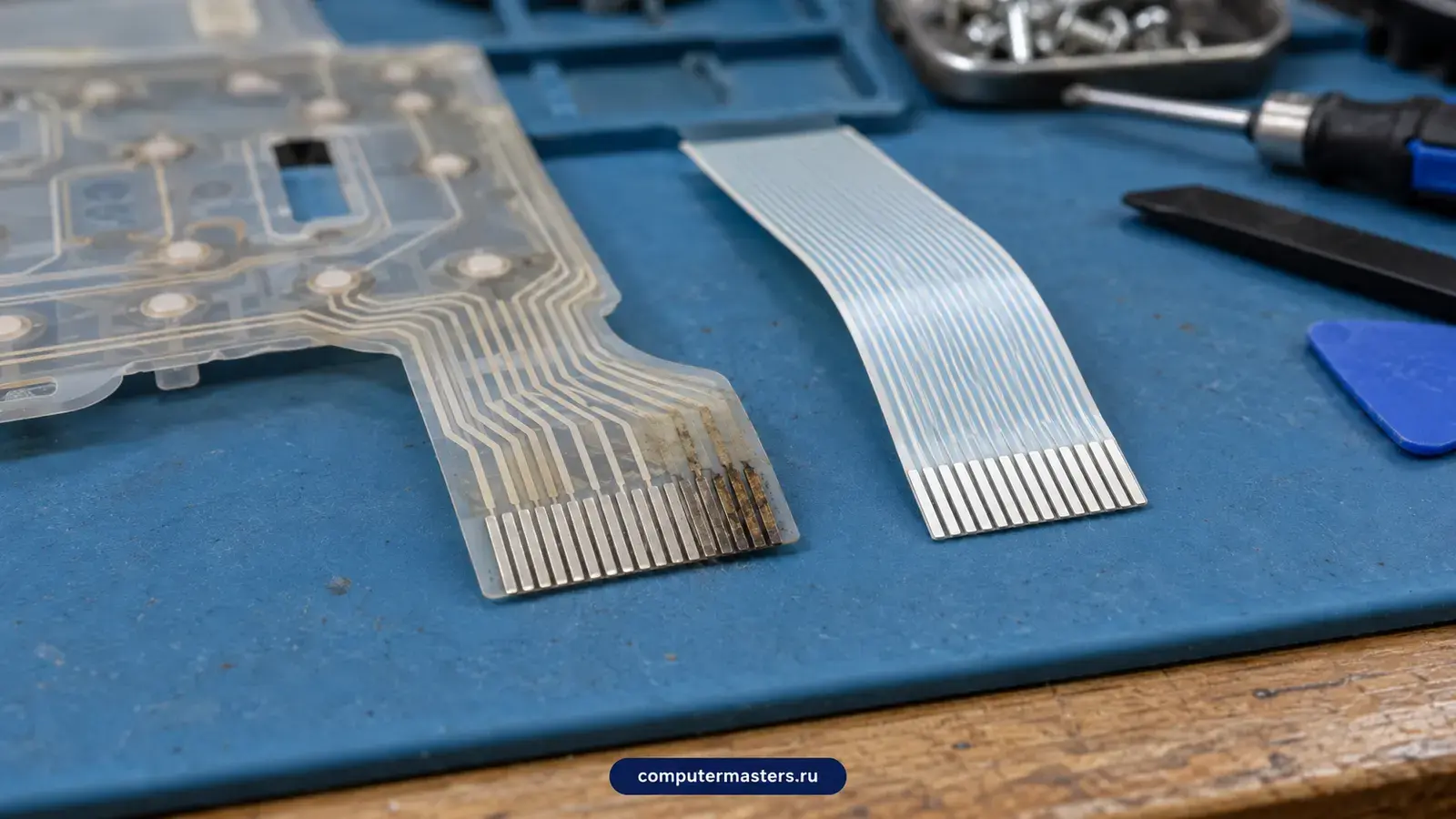

Связь может прерваться в нескольких местах. Шлейф перетирается в изгибе при многократном открытии крышки или при неудачной разборке. Контакты на его конце темнеют и окисляются, особенно если внутрь попадала влага. Замок разъёма ломается, и шлейф выпадает при малейшем толчке. Наконец, дорожки внутри самой мембраны трескаются, и тогда не работает вся линия клавиш.

Поэтому один и тот же симптом ведёт к разной работе: то шлейф вставляют и фиксируют, то меняют клавиатуру, то ремонтируют разъём на плате. Разобраться, какой из вариантов ваш, можно только осмотром, поэтому первым делом выполняется бесплатная диагностика клавиатуры.

Программный сбой проверяется быстро. Если клавиши перестали работать после установки драйвера или обновления Windows, откройте BIOS: на многих ноутбуках это клавиша F2, Del или Esc при включении. Если в BIOS клавиатура работает, а в системе нет, причина программная, и ноутбук разбирать не нужно. Если она молчит и в BIOS, вина аппаратная.

Дальше помогает внешняя USB-клавиатура. Если она работает, ноутбук в порядке и вопрос во внутренней клавиатуре или её шлейфе. Далее смотрят на характер отказа. Когда не отвечают клавиши по одной линии, обычно виноваты дорожки мембраны или контакты шлейфа. Когда отказала вся клавиатура сразу, чаще шлейф или замок разъёма. Когда клавиши срабатывают сами, вероятен загрязнённый или залитый контактный слой.

Ещё один тест: лёгкое нажатие на область рядом с клавишами иногда возвращает работу, что говорит о ненадёжном контакте шлейфа. Пользоваться таким приёмом постоянно не стоит, это лишь способ понять причину. Если после этого ситуация меняется, шлейф или разъём подозреваются в первую очередь. Всё это помогает быстрее определить неисправность и назвать цену до разборки.

• проверьте клавиатуру в BIOS: если там работает, причина в системе
• подключите внешнюю USB-клавиатуру и убедитесь, что порт и система исправны
• запишите, какие именно клавиши не отвечают: ряд, столбец или случайные
• вспомните, не заливали ли ноутбук и не снимали ли клавиатуру раньше
• проверьте подсветку: если она есть и гаснет вместе с отказом, виновата связь с платой

В части ноутбуков, например у некоторых моделей ThinkPad, клавиатура снимается отдельно и подключается съёмным шлейфом. Если шлейф повреждён, меняется именно он либо клавиатура вместе с ним. Работа по замене шлейфа стоит 1 800 ₽, замена клавиатуры ThinkPad 1 500 ₽. В других моделях шлейф отдельной деталью не является, это хвост клавиатуры, и меняется вся клавиатура: 1 800 ₽ за работу.

Третий вариант: клавиатура приклёпана или приклеена к верхней части корпуса вместе с палмрестом. В таких моделях её отдельно не снять, и меняется весь блок целиком: работа стоит 2 800 ₽. Заранее сказать, какой из вариантов у вашей модели, нельзя: даже внутри одной линейки конструкция меняется от ревизии к ревизии. Это выясняется при осмотре и согласуется до заказа детали.

Отдельный случай: шлейф цел, но сломан разъём на плате, замок не держит шлейф. Тогда нужна пайка, а работа по разъёму на плате стоит 4 500 ₽. Она сложнее, чем замена шлейфа, потому что требует работы с платой, и здесь важнее всего точность. Подробнее про клавиатуры в целом рассказано на странице о замене клавиатуры ноутбука.

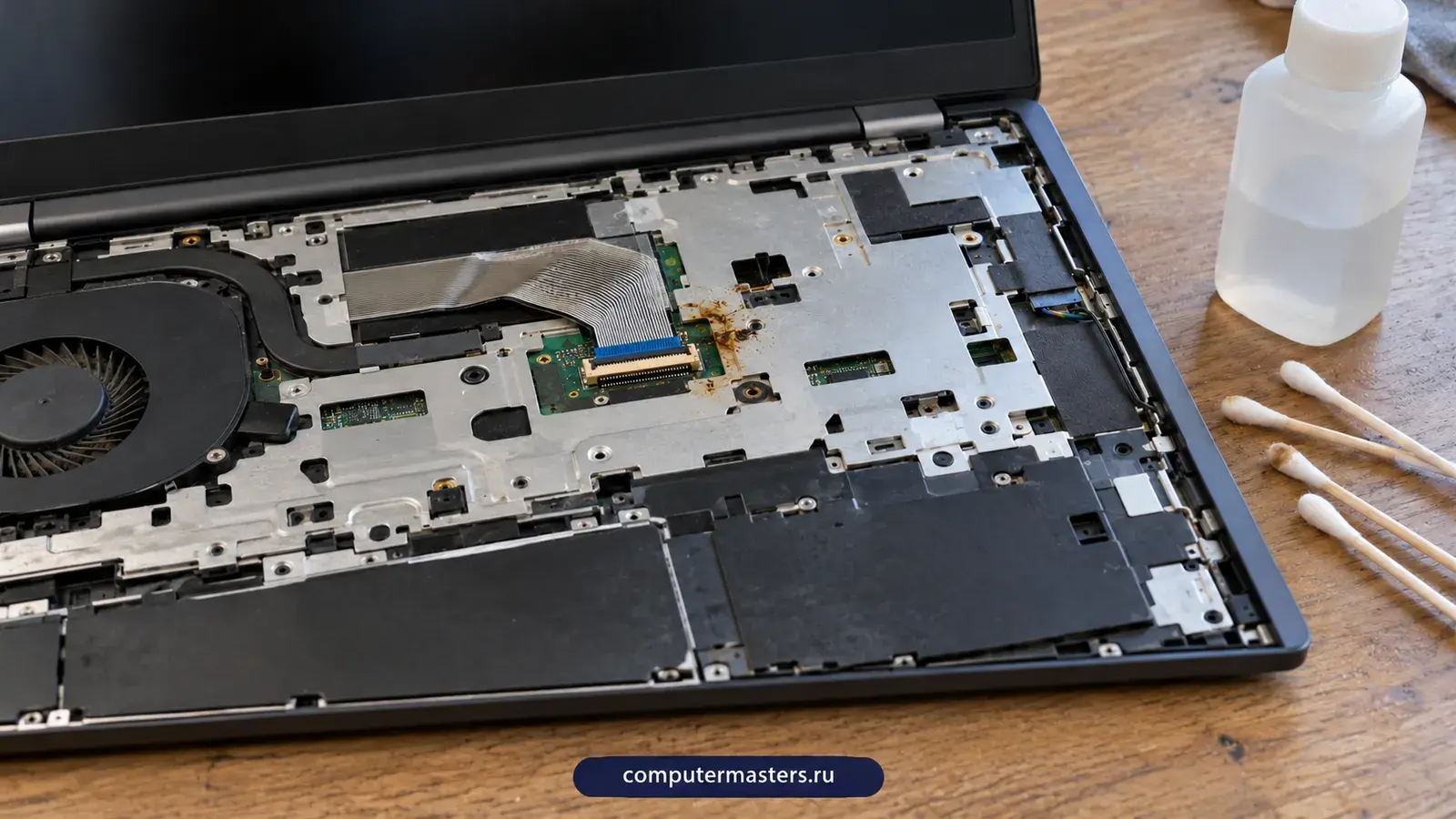

Жидкость под клавиатурой не ограничивается видимыми пятнами. Она стекает к разъёму шлейфа и в плату, а сладкие напитки оставляют липкую плёнку, которая замыкает соседние контакты. Клавиши начинают срабатывать сами, пропадают группы, ноутбук иногда перезагружается. Такой шлейф часто выглядит целым, но его контакты окислены.

Если поставить новый шлейф в загрязнённый разъём, проблема вернётся. Поэтому после залития сначала снимают клавиатуру и осматривают плату под ней, удаляют следы жидкости и проверяют цепи. Эта работа называется разборкой с осмотром и стоит 1 500 ₽, а ремонт по её итогам считается отдельно. О том, как вести себя сразу после залития, подробно написано в материале о том, что делать, если залили клавиатуру ноутбука.

Главное правило: сразу выключить ноутбук, отсоединить питание и не включать, пока он не осмотрен. Каждое включение при влаге ускоряет окисление. Если залитие было давно, а клавиши стали отказывать позже, вероятно, окисление продолжается, и стоит показать ноутбук мастеру, пока плата не пострадала. Полную картину помогает составить ремонт ноутбука после залития.

Разбирать клавиатуру кажется простым: несколько защёлок, шлейф, снять и заменить. На деле защёлки тонкие и ломаются, а откидные замки разъёмов держат шлейф на полосе шириной в доли миллиметра. Замок открывается движением флажка вверх или в сторону, а не вытягиванием шлейфа. Потянуть шлейф без открытия замка значит порвать дорожки или сломать сам разъём.

Ещё одна ловушка касается доступа. В некоторых ноутбуках, чтобы добраться до шлейфа, нужно снять всю верхнюю крышку, выкрутить десяток винтов и отключить несколько разъёмов. Одну забытую или перепутанную деталь можно обнаружить только при включении. Поэтому ремонтом занимаются с инструкцией на конкретную модель, а не по видеоролику про похожий ноутбук.

Если решаетесь проверить сами, обесточьте ноутбук, выньте батарею или отключите её шлейф и работайте на антистатической поверхности. Никогда не тяните шлейф и не подцепляйте замок отвёрткой с усилием. Если что-то сопротивляется, значит, есть винт или защёлка, которую вы не нашли. Ошибка в такой работе стоит дороже самой замены, ведь повреждённый разъём на плате ремонтируется уже за 4 500 ₽.

После замены проверяют не только ту клавишу, из-за которой обратились. Набирается весь ряд символов, проверяются функциональные клавиши, Fn-комбинации и подсветка. Отдельно смотрят тачпад, если его шлейф проходит рядом, и убеждаются, что разъёмы вставлены до упора. Полезно самому набрать несколько абзацев текста: лишние нажатия и пропуски видны сразу.

Срок зависит от конструкции. Если клавиатура снимается сверху, работа занимает около часа. Если нужно снимать палмрест или верхнюю крышку, дольше. Когда деталь нужно получать, ждать придётся её поставки, и заранее срок обещать нельзя. Простое делается за 1–2 часа, сложное за 1–3 дня. На выполненную работу действует гарантия 12 месяцев.

Если после ремонта появились новые проблемы, например не работает тачпад или перестала светиться подсветка, покажите это сразу: причиной может быть плохо вставленный шлейф рядом. Выезд и диагностика бесплатны, включая проверку после ремонта.
