Замена контроллера питания ноутбука

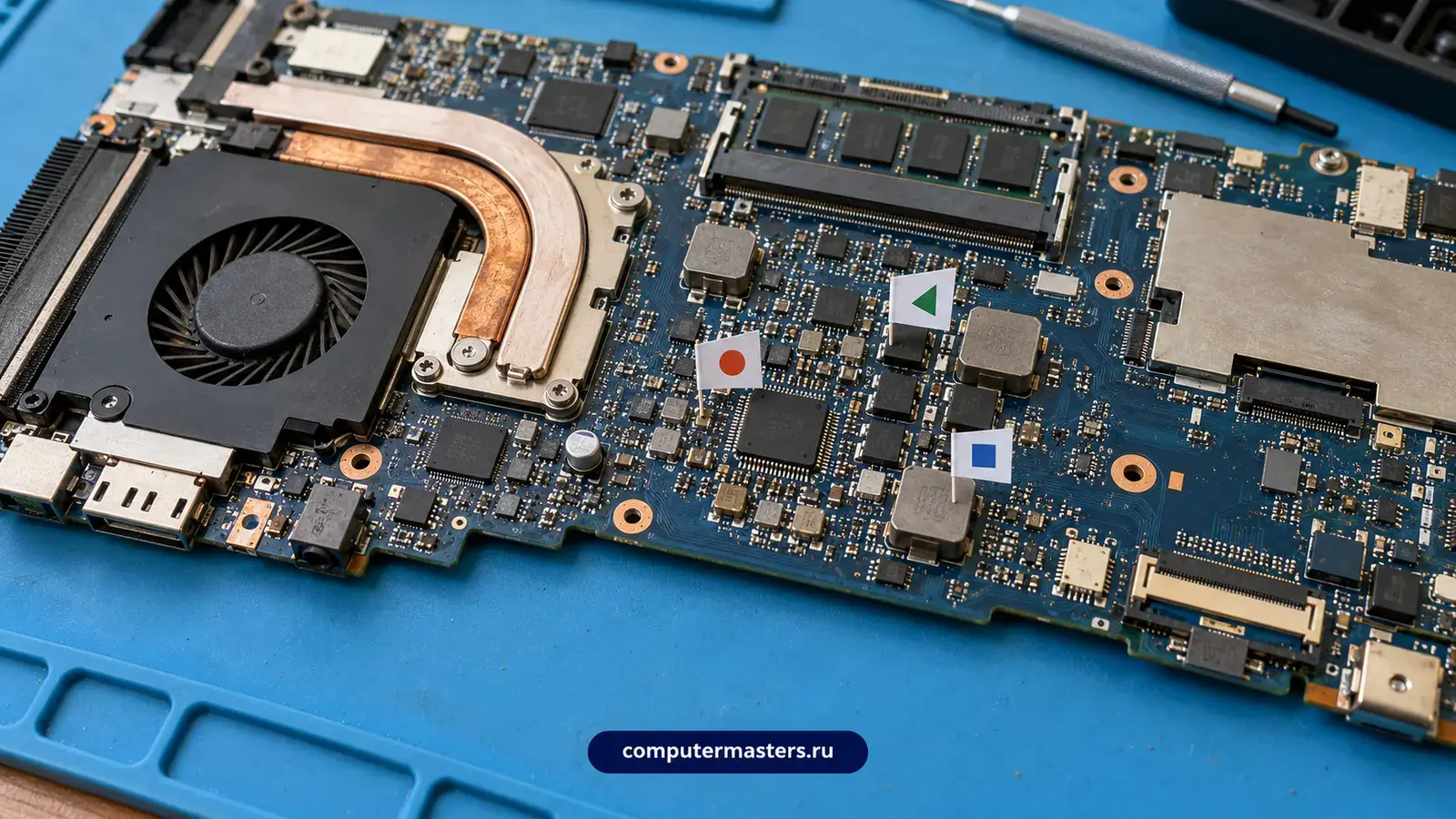

Название «контроллер питания» звучит как одна деталь, но на материнской плате ноутбука таких микросхем несколько. Контроллер заряда получает напряжение от адаптера, распределяет его между системой и аккумулятором и управляет током зарядки. ШИМ-контроллеры вырабатывают напряжения для процессора, памяти, видеочипа и других узлов: они управляют силовыми ключами, дросселями и конденсаторами, которые преобразуют входное напряжение в нужное. Драйверы силовых ключей помогают им переключать транзисторы. В современных ноутбуках добавляется контроллер USB-C Power Delivery, отвечающий за согласование мощности с зарядным устройством.

Отдельно стоит общий контроллер (мультиконтроллер, EC), который следит за кнопкой включения, клавиатурой, батареей и последовательностью запуска. Он работает по своей программе и описан на странице про замену мультиконтроллера. Когда клиент говорит «сгорел контроллер питания», он может иметь в виду любую из этих микросхем, и определить нужную можно только измерениями.

Понимание этого важно для цены и сроков. Замена контроллера заряда на открытой плате отличается от замены ШИМ-контроллера процессорной цепи, а неисправность может быть в силовых транзисторах, дросселях и конденсаторах рядом. Общий обзор питания платы приведён на странице ремонта цепей питания ноутбука.

Если ноутбук не заряжается, сначала проверяют простое. Адаптер может выдавать не то напряжение, разъём изнутри разболтан, кабель переломан у штекера, аккумулятор исчерпал ресурс. Признак неисправного контроллера заряда: адаптер исправен (его проверяют на другом ноутбуке или приборами), разъём держит контакт, а система всё равно не заряжается или не видит адаптер, и не помогают батарея другой ёмкости и сброс питания. Иногда ноутбук работает только от сети, не берёт заряд в батарею или, наоборот, работает только от батареи.

Если ноутбук не включается совсем, причин больше. Нет реакции на подключение адаптера и кнопку, индикатор не загорается, а адаптер греется или уходит в защиту: подозрение падает на короткое замыкание в цепях питания. Это может быть пробитый транзистор, конденсатор или микросхема. Если ноутбук включается на секунду и выключается, вероятно, срабатывает защита из-за перегрузки одной из линий. Если работает нестабильно под нагрузкой, виноваты цепи питания процессора или видеочипа.

Есть и косвенные признаки: горячая зона возле разъёма питания, запах гари после включения адаптера, треск, изменившийся звук зарядки. Такие симптомы указывают на плату, а не на программные настройки. Вот на что смотрят по порядку: работоспособность адаптера, состояние разъёма и кабеля, батарея, реакция платы на питание, короткие замыкания. Похожие случаи разобраны в материалах про ноутбук, который не заряжается и ноутбук, который не включается.

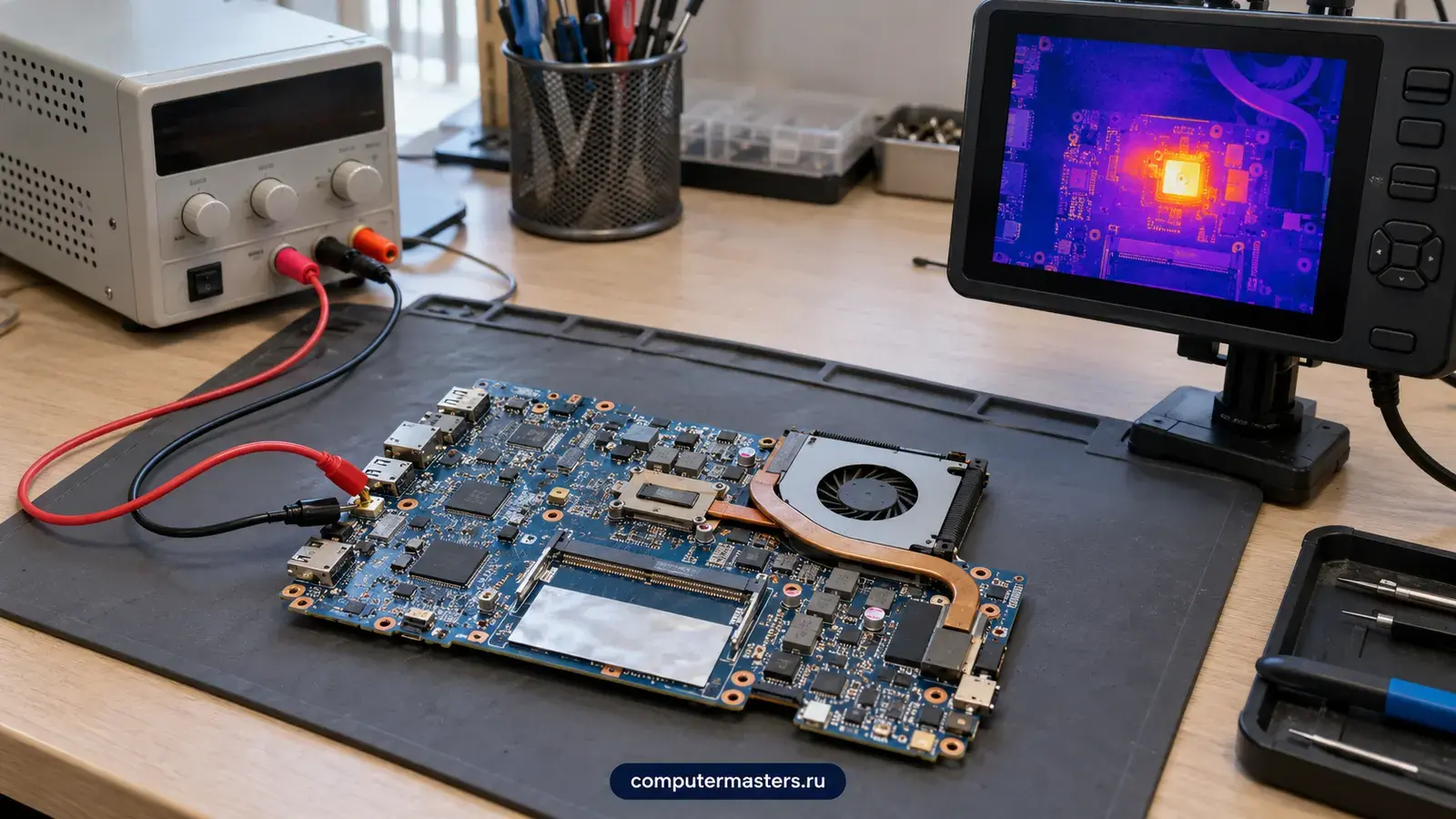

Поиск начинается без вскрытия: проверяют адаптер под нагрузкой, разъём и батарею. Затем плата извлекается и осматривается: следы жидкости, потемнения, вздутые конденсаторы, сгоревшие транзисторы. Дальше идут измерения. Плату обычно запитывают от регулируемого источника с ограничением тока и следят за потреблением: короткое замыкание на линии проявляется как рост тока, а перегретая микросхема заметна по нагреву. Такие методы позволяют найти виновного, не выпаивая деталей наугад.

Затем проверяют напряжения на выходах контроллеров и на ключевых точках цепи. Если контроллер получает питание и сигналы, но не выдаёт результат, он подозреваемый. Если напряжение вообще не доходит, ищут разрыв в цепи или замыкание перед ним. Причина гибели важна: чаще всего это залитие, скачок напряжения или неподходящий адаптер, реже износ и перегрев. Если причину не устранить, новая микросхема может выйти из строя снова.

Диагностику питания ноутбука мы выполняем бесплатно, а ремонт по плате оцениваем после неё: цену и объём работы называем до начала. Это единственный честный порядок, потому что заранее сказать, что вышло из строя на плате, нельзя. Если найдено несколько повреждённых элементов, расскажем об этом отдельно и предложим варианты.

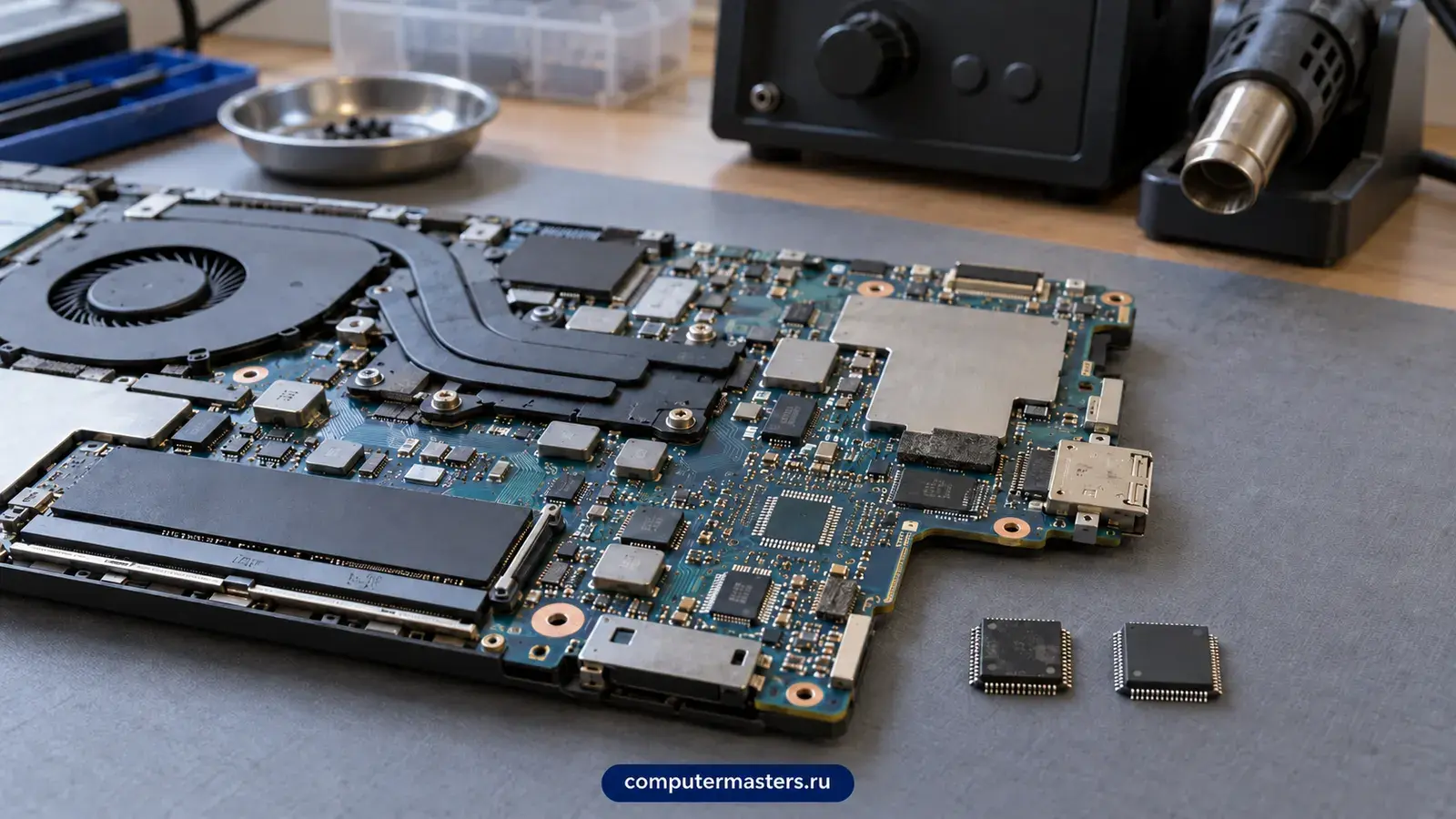

Микросхему подбирают по маркировке на корпусе и по схеме платы. Аналоги существуют не для всех деталей, а у похожих микросхем различаются выводы и режимы. Поэтому лучше искать точную замену. Детали берут с донорских плат или в виде новых микросхем, и наличие нужной модели заранее гарантировать нельзя. Если найти деталь невозможно, ремонт не выполняется, и мы скажем об этом сразу.

Замена выполняется пайкой: старую микросхему снимают, контактные площадки очищают, новую ставят на место. Аккуратность здесь решает всё. Соседние детали плотно расположены, а излишний нагрев может повредить плату. Микросхемы с выводами по краям меняют относительно просто, а корпуса без выводов и с шариками требуют опыта и специального оборудования. В сложных случаях работа относится к категории BGA.

Некоторые контроллеры хранят настройки, которые нужно записать: контроллер USB-C, общий контроллер, иногда контроллер заряда. Для этого нужен образ прошивки, подходящий именно плате, и программатор. Если образа нет, микросхема без записи не заработает или ноутбук будет вести себя странно. Это ограничение возможностей ремонта, и мы объясняем его заранее. Если проблема в неудачной прошивке уже существующей микросхемы, выполняется отдельная работа: восстановление после неудачной прошивки.

Ремонт контроллера питания оправдан, когда повреждён ограниченный участок платы, а остальные детали целы. Если после залития или скачка напряжения пострадали центральный процессор, чипсет или видеочип, ремонт может оказаться слишком сложным или дорогим. Тогда мастер предлагает варианты: ремонт по плате с несколькими заменами, замена платы целиком или отказ от ремонта. Замена платы описана на странице про замену материнской платы.

Решение зависит от нескольких вещей: что именно вышло из строя, найдётся ли деталь, сколько стоят ремонт и новая плата, насколько ноутбук ценен. Для недорогого ноутбука после сложного ремонта сумма может приблизиться к цене нового. Мы называем эти цифры до начала работы. Если ремонт ноутбука нецелесообразен, сохраним ваши данные с накопителя, это возможно в большинстве случаев.

Отдельный случай: ноутбуки Apple. У MacBook устройство плат и питания своё, ремонт идёт по другим правилам, и для них есть отдельные страницы. Общие сведения о ремонте ноутбуков вы найдёте на странице ремонта ноутбуков.

Ремонт цепей питания на плате стоит 4 000 ₽, работы по цепям питания в сложных случаях 4 500 ₽, восстановление после неудачной прошивки 2 500 ₽. Ремонт порта USB-C с функцией зарядки стоит 3 500 ₽, ремонт разъёма питания 2 500 ₽. Микросхема и другие детали оплачиваются отдельно, цена называется до заказа. Цену сложных работ по BGA уточните у оператора. Выезд и диагностика питания бесплатны даже при отказе.

Простой ремонт занимает 1–2 часа, сложный 1–3 дня, если нужна деталь или долгий поиск неисправности. Гарантия на работы 12 месяцев. Наличие микросхем и сроки их поставки не обещаем: они зависят от модели платы. Если ремонт не удаётся, скажем об этом сразу.

До визита не пытайтесь заряжать ноутбук чужими адаптерами, не включайте его многократно, если он греется или пахнет гарью, и не вскрывайте корпус, если не уверены. Извлеките аккумулятор, если он съёмный, и отключите адаптер. Сохраните информацию о модели ноутбука: наклейка на дне и номер платы под клавиатурой помогают найти нужную деталь. Информация о зарядке пригодится и в материалах ноутбук не видит зарядку и ноутбук не заряжается через Type-C.
