Ремонт разъёма Type-C ноутбука

Разъём Type-C компактный и симметричный: штекер вставляется любой стороной, а внутри по две группы контактов сверху и снизу. Через них идут питание, данные и, в моделях с такой поддержкой, видеосигнал. Разъём припаян к плате контактами и крепёжными лапками. Все механические нагрузки при движении кабеля приходятся на эти лапки и пайку.

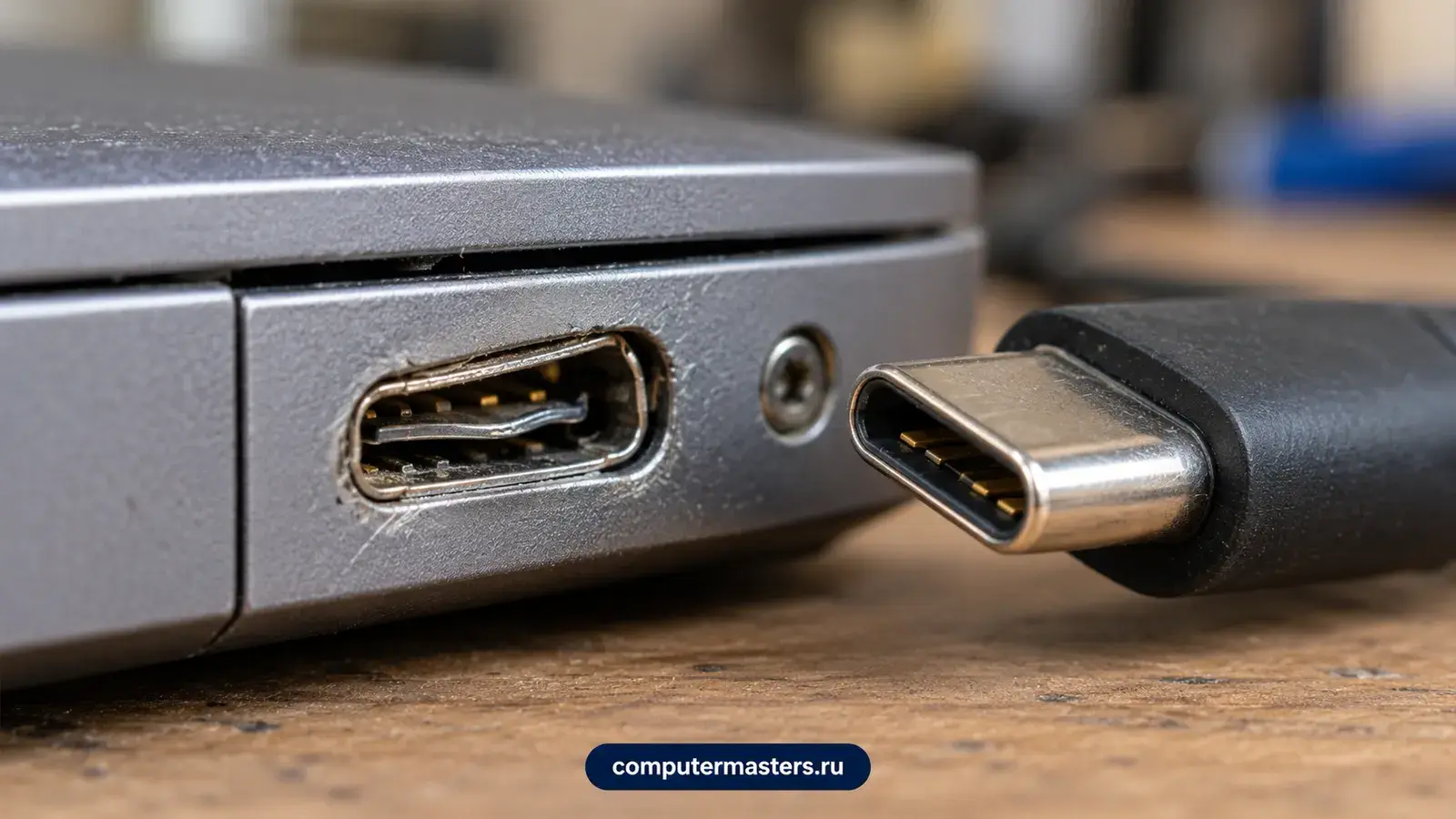

Чаще всего порт ломается от механики. Ноутбук тянут за кабель, роняют с подключённой зарядкой, задевают штекер при переноске. Пайка трескается, лапки отрываются, контакты внутри порта гнутся. Тонкие корпуса усугубляют дело: у них мало места, и разъём стоит без надёжной опоры. Порт начинает болтаться, заряд идёт то есть, то нет, а со временем контакты выгорают от плохого соприкосновения.

Вторая группа причин: грязь и окисление. В порту скапливается карманный ворс, пыль и остатки жидкости. Контакты теряют прижим, и кабель садится не до конца. Перед разговором о замене порт осматривают и проверяют, не мешает ли ему просто мусор. Чистить самостоятельно металлическими предметами нельзя: можно замкнуть или погнуть контакты.

Поломка кабеля или блока питания даёт те же симптомы, что и сломанный порт. Поэтому первым делом заряжают ноутбук другим кабелем и другим блоком. Если с ними всё в порядке, порт нормально держит штекер и заряд идёт стабильно, значит, дело в прежнем кабеле или блоке. Если кабель нормально держится на другом устройстве, а на ноутбуке ведёт себя так же плохо, причина в ноутбуке.

Есть особенность именно Type-C. Ноутбуку нужна определённая мощность, обычно 45–100 Вт, и слабый блок от телефона зарядит его медленно или вообще не зарядит. Мощные кабели, рассчитанные на большой ток, содержат специальную микросхему, и без неё заряд может ограничиваться или не идти. Поэтому дешёвый неподходящий кабель нередко выглядит как неисправность порта.

Если проверка с исправными кабелем и блоком не помогла, а порт не держит штекер или обе стороны не работают, подозрение падает на разъём и цепи вокруг него. Здесь помогает бесплатная диагностика питания ноутбука. Подробнее об этом симптоме в материале о том, что делать, если ноутбук не заряжается через Type-C.

• заряд с другим кабелем и другим блоком
• проверка блока и кабеля на другом устройстве
• осмотр порта на мусор, окисление и погнутые контакты
• проверка люфта: держится ли штекер, не перекошен ли корпус около порта
• проверка отдельных функций: заряд, USB, изображение на мониторе
• температура порта и блока во время заряда

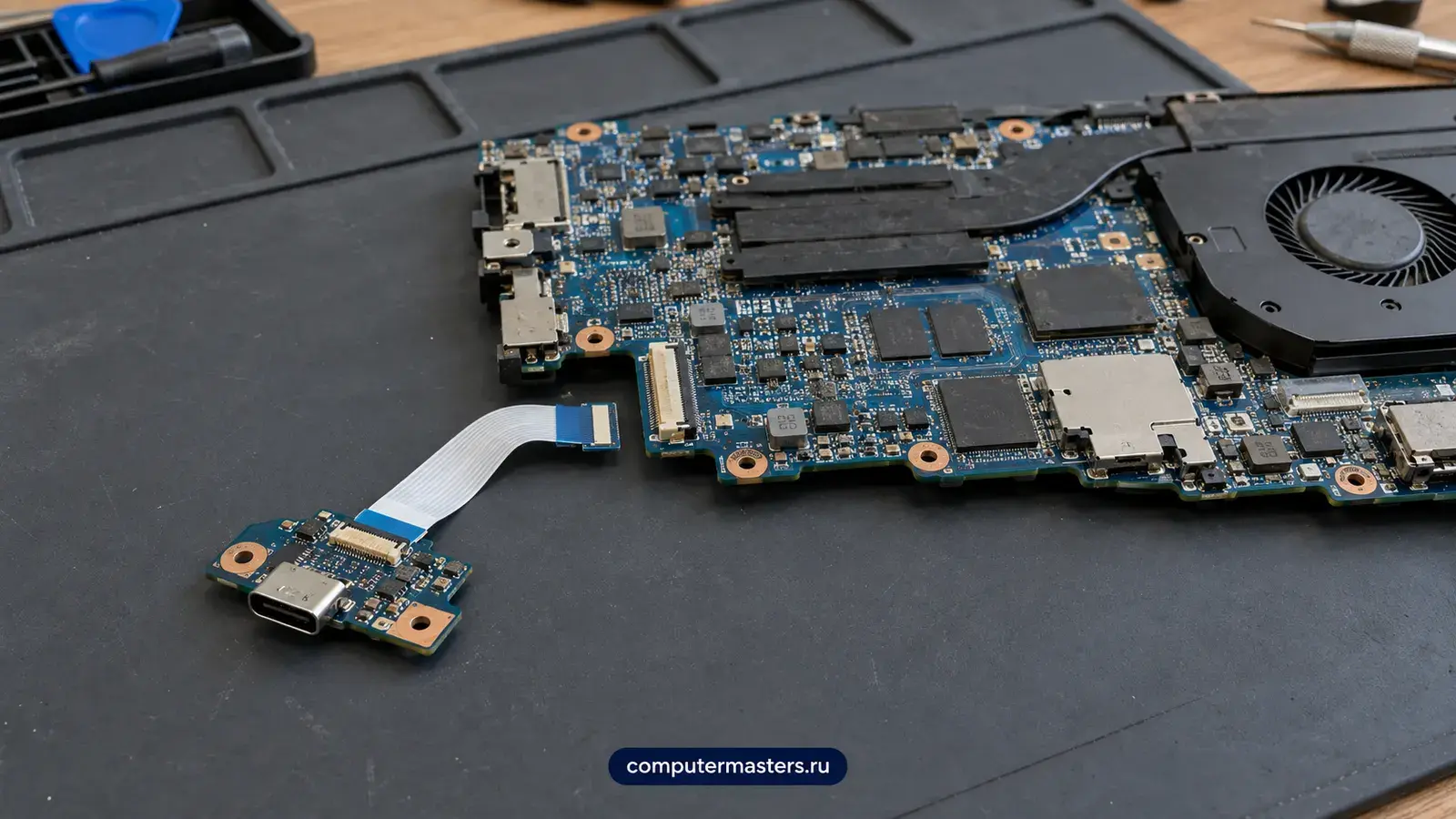

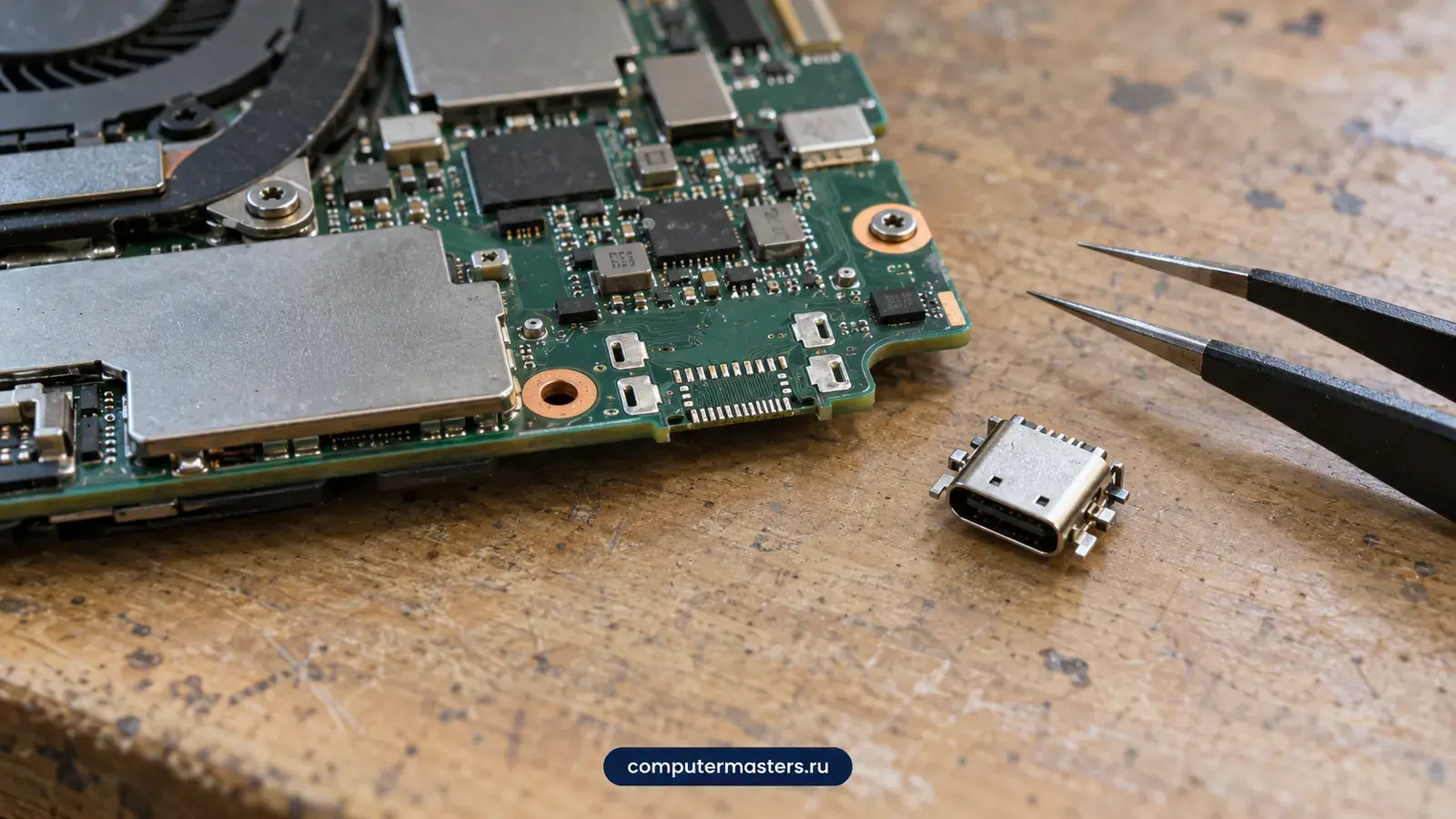

Способ ремонта определяется тем, как порт установлен. Если порт на отдельной маленькой плате со шлейфом, меняется эта плата: работа проще, потому что не нужна пайка на материнской плате. Если порт распаян прямо на материнской плате, разъём выпаивают и запаивают новый. Работа по замене разъёма Type-C стоит 3 500 ₽, такая же цена у ремонта порта USB-C с функцией зарядки.

Сложнее случай, когда при вырывании кабеля вместе с разъёмом ушли контактные площадки или дорожки платы. Тогда после снятия остатков разъёма площадки восстанавливают тонкими проводниками, а затем ставят новый порт. Такая работа стоит 4 500 ₽ и занимает больше времени. Точно сказать, нужна ли она, можно только после осмотра под увеличением.

Отдельно бывает, что порт цел, а сбой в цепях питания рядом с ним: микросхема управления зарядкой, конденсаторы, стабилизаторы. Тогда ремонт идёт по плате, и его цена другая. Обычный USB-порт замены Type-C не касается: если не работает соседний USB-A, замена USB-разъёма считается отдельно и стоит 2 500 ₽.

Type-C бывает разным. В одних ноутбуках это только порт для зарядки, в других он передаёт данные, а в третьих поддерживает вывод изображения на монитор или док-станцию. Не все функции обязательно присутствуют на вашем порту, и после ремонта возвращаются только те, что были у него изначально. Мастер проверяет их по очереди: заряд, подключение флешки и вывод на монитор, если порт его поддерживает.

Если после замены порта заряд идёт, а изображения нет, причина может быть в кабеле, мониторе или настройках, а не в ремонте. Отдельную роль играет прошивка: контроллер порта управляет режимами, и его сбой ведёт себя как сломанный разъём. Поэтому финальную проверку проводят с вашим блоком и кабелем, и если нужно, с монитором.

Отдельно стоит заметить нагрев. Порт и штекер во время заряда могут быть тёплыми, но не горячими. Сильный нагрев и запах гари говорят о плохом контакте или коротком замыкании. В таком случае ноутбук лучше отключить от питания до осмотра. Не игнорируйте такие признаки: они могут закончиться повреждением платы и батареи.

Если порт болтается или заряд идёт с перебоями, не держите кабель прижатым и не подкладывайте под штекер предметы: нагрузка на пайку растёт, и разъём вырывает окончательно. Не заряжайте ноутбук, если порт греется или пахнет гарью. Отключите питание и зафиксируйте ситуацию. Работать на батарее можно, пока она держит, но длительная зарядка через ненадёжный порт опасна.

Заранее сохраните важные файлы: ноутбук может внезапно выключиться при потере контакта. Пользуйтесь временно другим способом зарядки, если он есть: у части моделей есть отдельный круглый разъём питания. Не пытайтесь выпаять разъём самостоятельно: без опыта легко оторвать площадки, а починка платы обойдётся дороже замены порта. Про ремонт круглого гнезда читайте на странице ремонта разъёма питания.

Срок ремонта зависит от того, нужна ли деталь. Простое делается за 1–2 часа, сложное за 1–3 дня. Наличие разъёмов и дочерних плат заранее обещать нельзя, оно выясняется после определения детали. На выполненные работы действует гарантия 12 месяцев, выезд и диагностика бесплатны.
