Ремонт цепей питания на плате: 4 000 ₽
Выезд и диагностика бесплатно, даже при отказе
Сначала проверяем питание, обвязку и прошивку контроллера, а потом уже говорим о замене
Учитываем, что прошивка привязана к плате: чип без нужной прошивки не заработает
Если проще и дешевле перепрошить, а не менять, скажем об этом до пайки
Каждая строка — отдельная работа. После бесплатной диагностики назовём нужные работы и согласуем общую сумму. Стоимость запчастей уточняется отдельно до ремонта.
Ремонт цепей питания на плате
4 000 ₽
Цены указаны за работу. Микросхема контроллера и другие детали оплачиваются отдельно, их цену называем до заказа, наличие и срок поставки заранее не обещаем. Мультиконтроллер запаян в плату, поэтому замена относится к работам по плате.
| Что происходит | Что случилось | Работа | Цена | Время |
|---|---|---|---|---|
| Сбилась или стёрта прошивка | После неудачной прошивки BIOS ноутбук перестал запускаться, а сам чип исправен и требует лишь записи заново | Работа: Восстановление после неудачной прошивки | 2 500 ₽ | 1–2 часа |
| Контроллер вышел из строя | Чип не отвечает или греется, питание на него приходит, прошивка не помогает, нужна замена микросхемы | Работа: Работы по цепям питания | 4 500 ₽ | 1–3 дня |
| Пострадала цепь вокруг контроллера | Кроме контроллера повреждены стабилизаторы, ключи или дорожки после скачка напряжения | Работа: Восстановление цепей питания | 4 500 ₽ | 1–3 дня |
| Контроллер в корпусе с шариковыми выводами | Микросхема без выводов по краям, замена требует нагрева по профилю и точной посадки | Работа: Сложные работы по BGA | уточните у оператора | 1–3 дня |
| Не уверены, контроллер это или нет | Симптомы похожи на отказ контроллера, но такие же бывают от зарядки, разъёма и других узлов | Работа: Диагностика питания ноутбука | бесплатно | до 30 минут |
ЗАЯВКА ЧЕРЕЗ САЙТ
Оставьте телефон — обсудим симптомы и подскажем, как передать технику или вызвать мастера. Выезд и диагностика бесплатны.
Здесь без сокращений: что обычно стоит за симптомом, из чего складывается цена и чего ждать от ремонта.

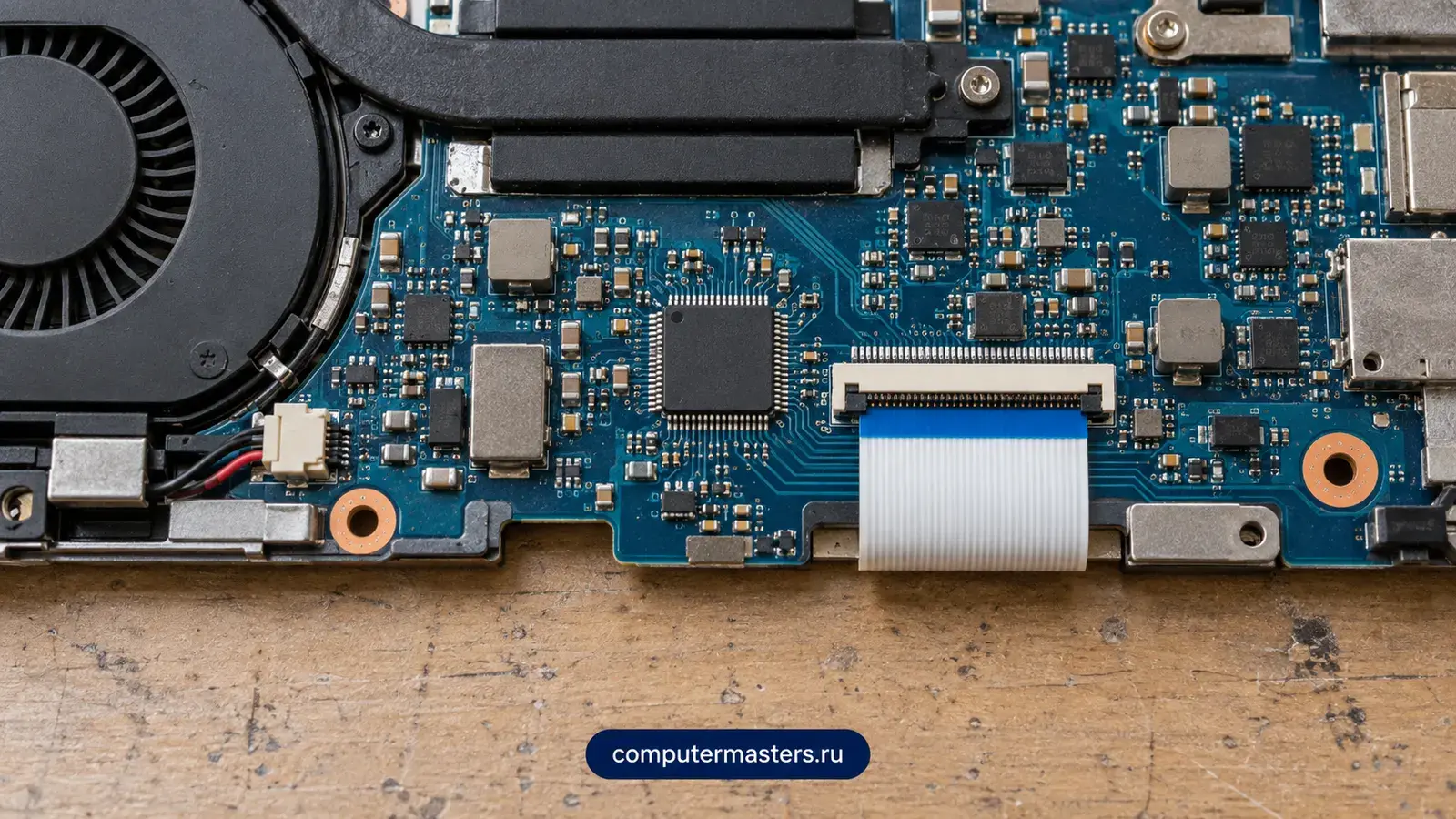

Мультиконтроллер это встроенный контроллер, который в технической документации называют EC (embedded controller). Он живёт на плате рядом с разъёмом клавиатуры и работает даже тогда, когда ноутбук выключен: пока в розетке есть питание или стоит заряженная батарея, он ждёт нажатия кнопки. В типичных моделях на плате стоят микросхемы производителей вроде ITE, ENE или Nuvoton.
Круг задач у него широкий. Он опрашивает клавиатуру и тачпад, следит за кнопкой включения, управляет зарядкой и общается с батареей, регулирует обороты вентилятора и подаёт сигнал на включение основных линий питания. От него зависят и индикаторы, и режим сна, и реакция на крышку. Поэтому отказ мультиконтроллера выглядит очень по-разному: от полной «смерти» до странного поведения отдельных функций.
Отсюда практический вывод. Мультиконтроллер зависит от того, что ему подано на вход: питание, тактовый сигнал, прошивка. Поэтому неисправность в цепи вокруг него выдаёт те же симптомы, что и его собственная поломка. Основные признаки собраны в материале о том, что делать, если ноутбук не включается, а как устроена цепь питания в целом, рассказано на странице о ремонте цепей питания ноутбука.
Сам по себе от старости он выходит из строя редко: это небольшая маломощная микросхема. Чаще причины внешние. Скачок напряжения или неудачный адаптер, статический разряд при разборке, жидкость на плате, перегрев соседних узлов, прошивка BIOS с ошибкой, после которой обновление EC записалось неверно. Есть и заводской брак у отдельных партий плат.
Симптомы зависят от того, какая часть контроллера пострадала. Ноутбук может не включаться совсем, потому что контроллер не подаёт сигнал на запуск основных линий. Он может не заряжаться, если не управляет зарядкой. Отказать могут клавиатура и тачпад, когда контроллер не опрашивает их шлейфы, и тогда при исправных шлейфах перестают работать все клавиши. Вентилятор при потере связи с датчиками уходит на максимум или стоит.
Картина усложняется тем, что те же симптомы дают неисправная клавиатура, плохая зарядка, разбитый разъём питания и другие узлы. Поэтому для клавиатуры и тачпада сначала проверяют шлейфы, а для зарядки адаптер и разъём. Если внешние причины исключены, разговор о контроллере становится уместным.

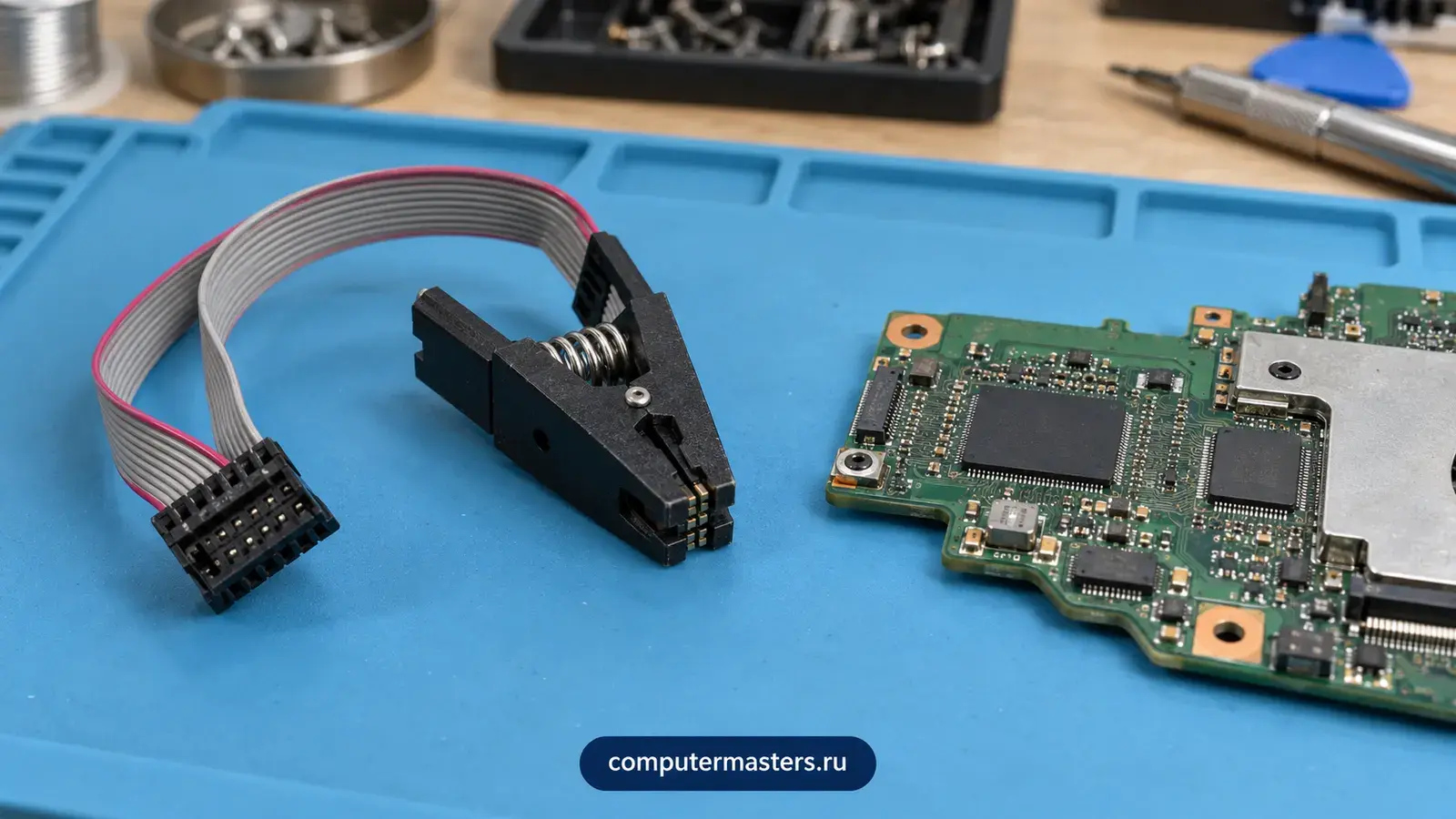

Мультиконтроллер работает по программе. Иногда микросхема цела, но программа повреждена: неудачное обновление BIOS, отключение питания в момент записи, сбой памяти. Тогда достаточно записать прошивку заново, без пайки чипа. Для этого прошивку считывают и записывают специальным программатором через контакты платы. Такая работа описана в реестре как восстановление после неудачной прошивки и стоит 2 500 ₽.
Если чип физически повреждён, его меняют. Здесь важно, что новый контроллер не работает «из коробки»: в него нужно записать программу, подходящую именно вашей плате. У ряда плат программа хранится во внутренней памяти чипа, у других в отдельной микросхеме памяти, иногда в общей микросхеме BIOS. Как именно устроена ваша плата, выясняется при осмотре. Если старая микросхема ещё читается, копия прошивки снимается до замены, а если нет, образ подбирается по модели платы.
Общие работы с прошивкой BIOS и её сбоями описаны на странице о прошивке BIOS. А разница между «слетевшим BIOS» и настоящей поломкой контроллера часто видна только по поведению платы, поэтому решение принимает мастер после проверки сигналов.

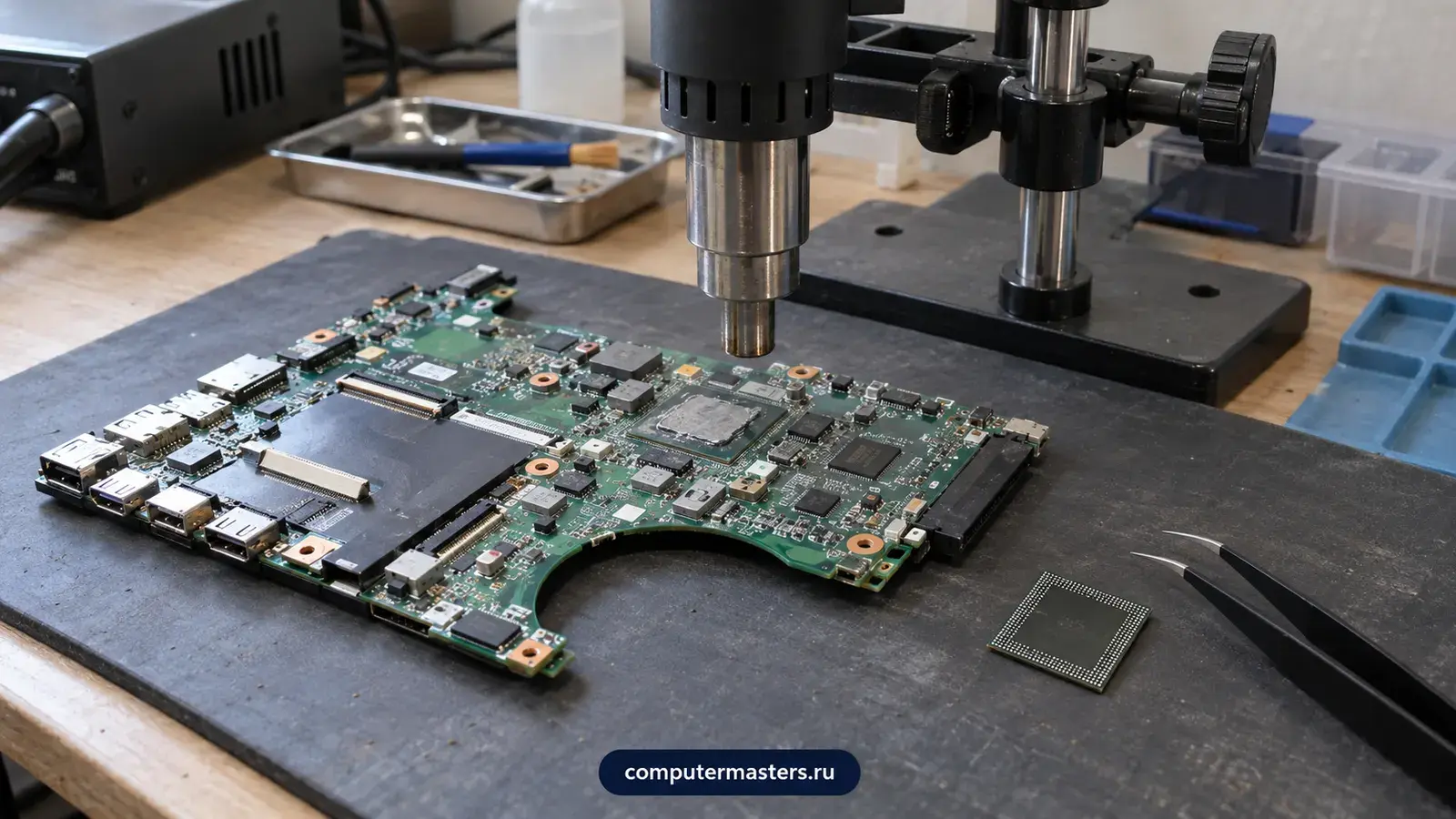

Микросхемы мультиконтроллера бывают в разных корпусах. У многих плат это квадратный корпус с выводами по периметру: чип снимают горячим воздухом и паяльником, очищают площадки и запаивают новый. У части современных плат контроллер выполнен в корпусе с шариковыми выводами под микросхемой или плоским корпусом без видимых выводов. Замена такого чипа сложнее: нужны нагрев по профилю и точное позиционирование, это уже работа с BGA-корпусами, и её цену подскажет оператор.
Риски есть у любой пайки на плате. Многослойная плата не любит перегрева, соседние мелкие детали могут сдвинуться, а под чипом иногда прячутся дорожки, которые легко оторвать. Поэтому перед заменой мастер оценивает состояние площадок и соседних элементов и говорит честно, какова вероятность успеха. Полной уверенности в успехе заранее в таких работах не бывает.
Если чип отказал вместе с цепью питания вокруг, ремонт превращается в общий ремонт платы, описанный в разделе о ремонте плат. Иногда оказывается дешевле и надёжнее заменить плату целиком, и об этом мы говорим до пайки. Подробнее о том, когда меняют плату, рассказано в материале о замене материнской платы ноутбука.
До любой пайки стоит исключить простое. Проверьте другой адаптер того же типа. Отключите батарею и снимите остаточное напряжение, зажав кнопку включения на полминуты при отключённом питании. Убедитесь, что оперативная память и накопитель не мешают запуску. Проверьте, нет ли на разъёме питания следов подгорания и не расшаталось ли гнездо. Во всех этих случаях мультиконтроллер может оказаться ни при чём.
Затем идёт плата: наличие дежурных линий питания на входе контроллера, короткие замыкания на линиях, целостность обвязки. Мастер сверяет напряжения и сигналы с ожидаемыми значениями. Если питание на контроллер приходит, а реакции на кнопку нет, вероятность отказа самого чипа выше. Если питания нет, ремонтируют цепь перед ним, и контроллер остаётся на месте.
Здесь пригодится и внешний ремонт: блок питания ноутбука и разъём питания проверяют раньше платы, потому что их отказ выглядит так же. Не пытайтесь запустить ноутбук много раз подряд и не подключайте случайные адаптеры: при коротком замыкании каждый запуск греет плату.
Замена мультиконтроллера считается по строке ремонта цепей питания на плате, 4 000 ₽ за работу. Перепрошивка без замены стоит 2 500 ₽, а если вместе с контроллером повреждены соседние элементы, работа оценивается как ремонт по цепям питания, 4 500 ₽. Цену замены чипа в корпусе с шариковыми выводами и другой сложной пайки назовёт оператор. Микросхема и другие детали оплачиваются отдельно, цену называем до заказа.
Срок зависит от корпуса чипа, наличия прошивки и того, сколько элементов пострадало. Простое делаем за 1–2 часа, сложное за 1–3 дня. Ремонт по плате обычно выполняется в мастерской, порядок передачи ноутбука обсуждается при записи. Выезд и диагностика бесплатны, даже если вы откажетесь от ремонта.
После ремонта проверьте по порядку: ноутбук включается с первой попытки, работает зарядка и виден заряд батареи, отзываются все клавиши и тачпад, вентилятор запускается и меняет обороты вместе с нагрузкой. Обновите BIOS только если это нужно, и не прерывайте процесс: неудачное обновление могло стать причиной поломки. На работы действует гарантия 12 месяцев.
Одинаковый симптом бывает у разных поломок, поэтому окончательную цену называем после проверки. Вот что на неё влияет заметнее всего.
Контроллер с выводами по краям меняется проще. Чип в корпусе с шариковыми выводами требует сложной пайки, и стоимость такой работы уточните у оператора.
Для части плат образ прошивки можно взять готовый, для других нужна копия со старой микросхемы, пока она читается. От этого зависят и срок, и возможность ремонта.
Неудачная прошивка, скачок напряжения, жидкость и износ оставляют разные следы. После жидкости кроме контроллера страдают дорожки и соседние микросхемы, и объём ремонта шире.
