Замена вентилятора видеокарты

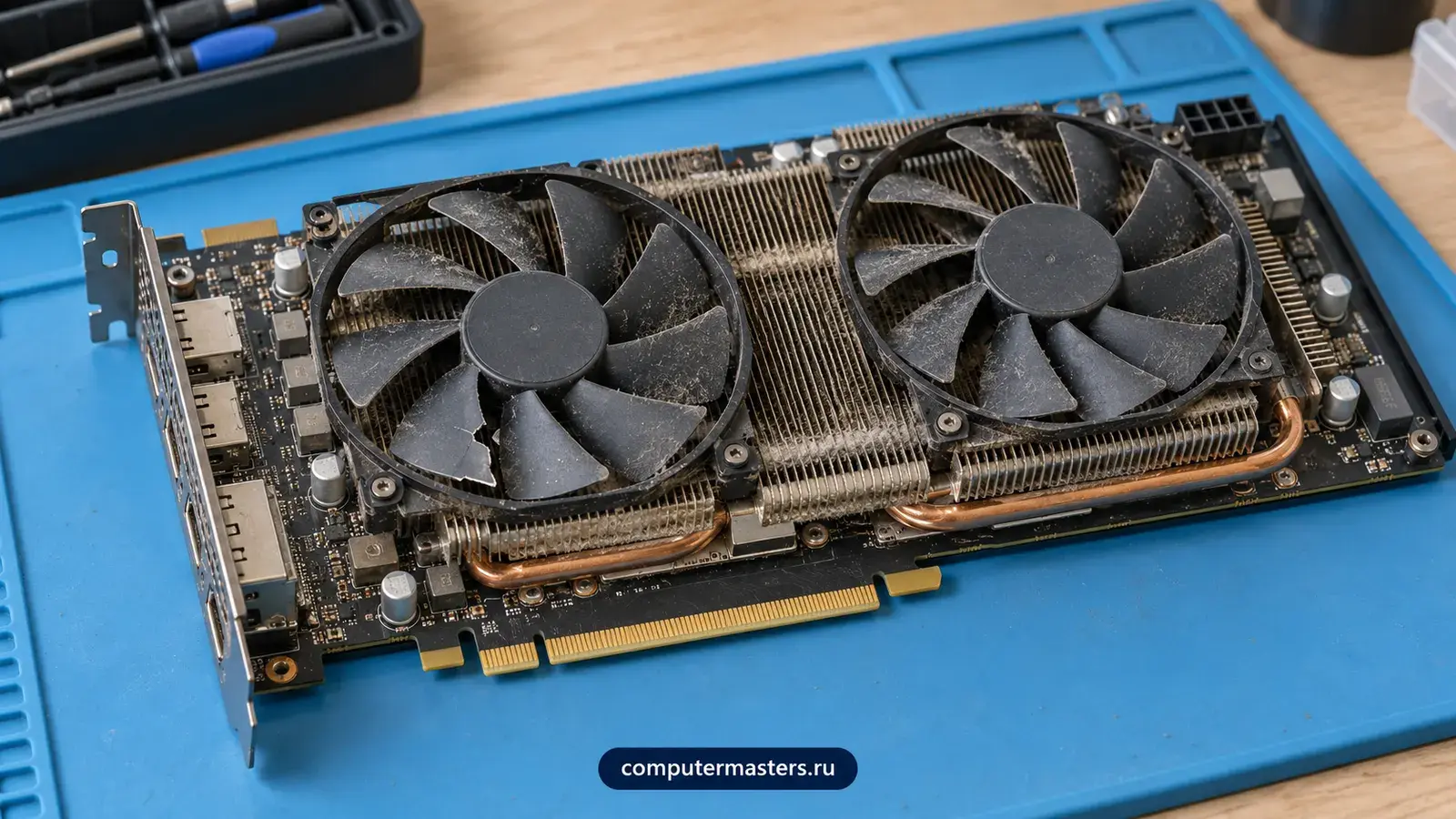

Вентилятор на карте работает в жёстких условиях: он раскручивается до нескольких тысяч оборотов в минуту, гонит воздух через плотный радиатор и постоянно нагревается от него. Смазка в подшипнике со временем сохнет или вытекает, ось разбалтывается, и вентилятор начинает шуметь. Сначала это тихий шорох при запуске игры, потом ровный гул или треск на средних оборотах, в конце вентилятор останавливается или едва вращается.

На звук можно ориентироваться. Треск, который появляется на определённых оборотах и пропадает при их изменении, часто говорит о подшипнике. Дребезжание, похожее на пластиковое, чаще исходит от кожуха или от провода, который слегка касается лопастей. Ровный свист без вибрации возникает у вентилятора, забитого пылью и работающего с перекосом. Один вентилятор из трёх может стоять, пока два других вращаются: на многих картах их независимая остановка допустима только в простое, а под нагрузкой это уже отказ.

Отдельно стоит сказать про режим остановки вентиляторов. У многих современных карт, включая ряд моделей ASUS, MSI и Gigabyte, при небольшой нагрузке и температуре ниже примерно 50–60 градусов вентиляторы намеренно не вращаются. Это не поломка: при запуске игры они плавно разгоняются. Тревожный признак другой: вентиляторы не запускаются, когда температура давно перевалила за 70 градусов.

Перед разборкой выключите компьютер и осмотрите карту через боковую крышку с фонариком. Иногда причина видна сразу: кабель от блока питания или из корпуса лёг в лопасти. Аккуратно отодвиньте его стяжкой, не вращая вентилятор пальцем, и запустите игру. Если вентилятор пошёл нормально, замена не нужна. Затем запустите игру или тест и следите за температурой и оборотами в программе мониторинга, например в GPU-Z или в утилите производителя карты.

Второй частый случай: профиль оборотов. После майнинга или разгона в программе управления вентиляторами могут остаться собственные кривые. Карта с неверной кривой может держать вентилятор выключенным при 65 градусах или крутить на 100 процентов. Возврат к стандартному профилю решает половину жалоб на шум. О настройке таких утилит рассказано в материале про MSI Afterburner.

Если обороты в мониторинге выросли до максимума, а лопасти стоят или вращаются рывками, вентилятор изношен. Если по данным карты вентилятор работает, но воздух почти не идёт и температура высокая, вероятнее забит радиатор или высохла паста. Тогда вентилятор менять не требуется, нужна чистка видеокарты. Мастер отличает эти случаи по показаниям под нагрузкой и осмотру, и вы решаете, нужна ли деталь, до покупки.

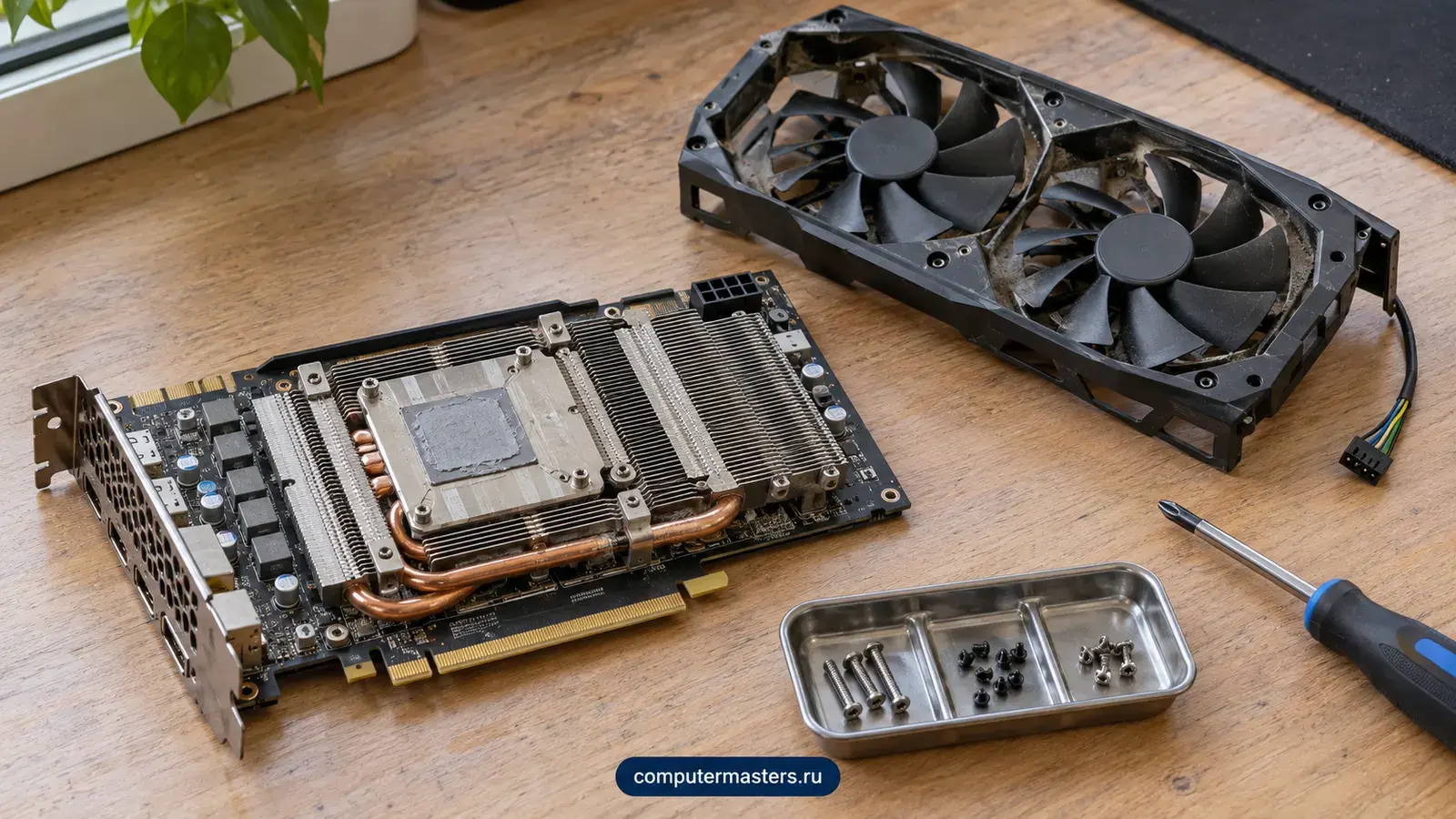

Компьютер выключается и отключается от сети, видеокарта отсоединяется от питания, снимается с крепления и вынимается из слота. На столе с антистатическим покрытием мастер откручивает винты с обратной стороны платы и снимает кожух. Здесь важна аккуратность: на некоторых картах кожух держится на тех же винтах, что и радиатор, и нельзя откручивать всё подряд, иначе радиатор сместится относительно чипа и придётся менять пасту.

От платы отсоединяется разъём вентилятора. Он маленький, часто с тонкими проводами, и его легко вырвать из гнезда. Старый вентилятор снимается с рамки, на его место ставится новый или узел вентиляторов целиком, кабель укладывается так, чтобы лопасти его не касались. Карта собирается в обратном порядке, ставится в слот, подключаются кабели питания. Мастер проверяет, что вентилятор запускается, обороты растут при нагрузке, а температура в игре остаётся стабильной. В работу входит:

• проверка оборотов и температуры под нагрузкой до разборки
• снятие карты и кожуха с вентиляторами без сдвига радиатора там, где это возможно
• замена вентилятора или узла вентиляторов и укладка кабеля вне лопастей
• очистка радиатора и лопастей от пыли
• сборка, установка карты и подключение питания
• проверка запуска, шума и температуры под нагрузкой

Вентиляторы видеокарт не стандартизированы так, как корпусные. Размер, число лопастей, крепление и разъём подбираются под конкретную модель. Разъём чаще всего маленький, с четырьмя контактами, но шаг и распиновка у разных производителей различаются, и универсального стандарта нет. Поэтому вентилятор от чужой карты, который лишь похож размером, подключать нельзя: он может не крутиться, не передавать сигнал оборотов или получить неверное питание.

Обычно подходят три варианта. Оригинальный вентилятор или узел с вентиляторами под вашу модель ставится проще всего, но встречается в продаже не всегда. Вентилятор с донорской карты той же модели тоже подходит и нередко оказывается единственным вариантом для снятых с производства. Совместимый вентилятор с тем же размером и креплением и подходящим разъёмом можно использовать, но нужно убедиться, что карта корректно видит его обороты. О сроках поставки заранее ничего не обещаем: они зависят от модели и наличия детали.

Не стоит подключать вентилятор от корпуса к разъёму материнской платы, чтобы «обойти» родной. Без связи с картой она не сможет управлять оборотами, а температура чипа станет расти без реакции вентилятора. Такое решение оставляют разве что как временное, и мастер предупредит, если другого выхода нет.

Пока карта разобрана, виден радиатор с обеих сторон. Пыль между рёбрами, серый налёт на подошве и высохшая паста вокруг чипа означают, что вентилятор не единственный источник перегрева. Если карта долго работала с забитым радиатором, паста и термопрокладки на памяти и питании нередко потеряли упругость: прокладки крошатся и рвутся при снятии. В таком случае разумнее сразу заказать чистку с заменой пасты и прокладок за 2 000 ₽, чем разбирать карту повторно через полгода.

Термопасту отдельно меняют, если радиатор при снятии не отделялся, а температура чипа заметно выше прежней. Прокладки заменяют, если их состояние вызывает сомнение или память карты греется сильнее нормы. Подробнее о том, почему паста на видеокарте отличается от процессорной, можно прочитать в материале о термопасте на видеокарте.

Если вентилятор заменён, температура нормальная, а карта продолжает вылетать в игре, причина уже в другом: питание, память, чип. Это ремонт, а не обслуживание: ремонт видеокарт начинается с диагностики. Для карт NVIDIA и AMD есть отдельные страницы: видеокарты GeForce и видеокарты Radeon.

Технически задача несложная: отвёртка, стол и пара часов терпения. Но ошибки цепляются одна за другую. Проще всего оторвать разъём вентилятора: контакты на плате мелкие, ремонтировать их дорого. Чуть сложнее случайно сместить радиатор, если он держится на тех же винтах, что и кожух. Тогда контакт с чипом ухудшается, температура растёт сильнее, чем до замены, и приходится менять пасту.

Пружинные винты радиатора нужно затягивать по диагонали и равномерно, иначе радиатор ляжет с перекосом и чип получит неравномерный прижим. Длина винтов на разных участках карты различается, и перепутанный винт может упереться в плату. Кроме того, на некоторых картах гарантия магазина или производителя зависит от целости пломб. Если карта на гарантии, сначала выясните у магазина, что будет с гарантией после вскрытия, и только потом решайте, кто будет менять вентилятор.

Если вы всё же решили разбирать карту сами, не подключайте питание, пока не убедитесь, что кожух собран, а вентилятор не касается кабелей. О том, как заранее оценить состояние карты, можно прочитать в материале как понять, что умирает видеокарта. При сомнениях лучше вызвать мастера: выезд и диагностика бесплатны, а на выполненные работы действует гарантия 12 месяцев.
