Замена видеочипа

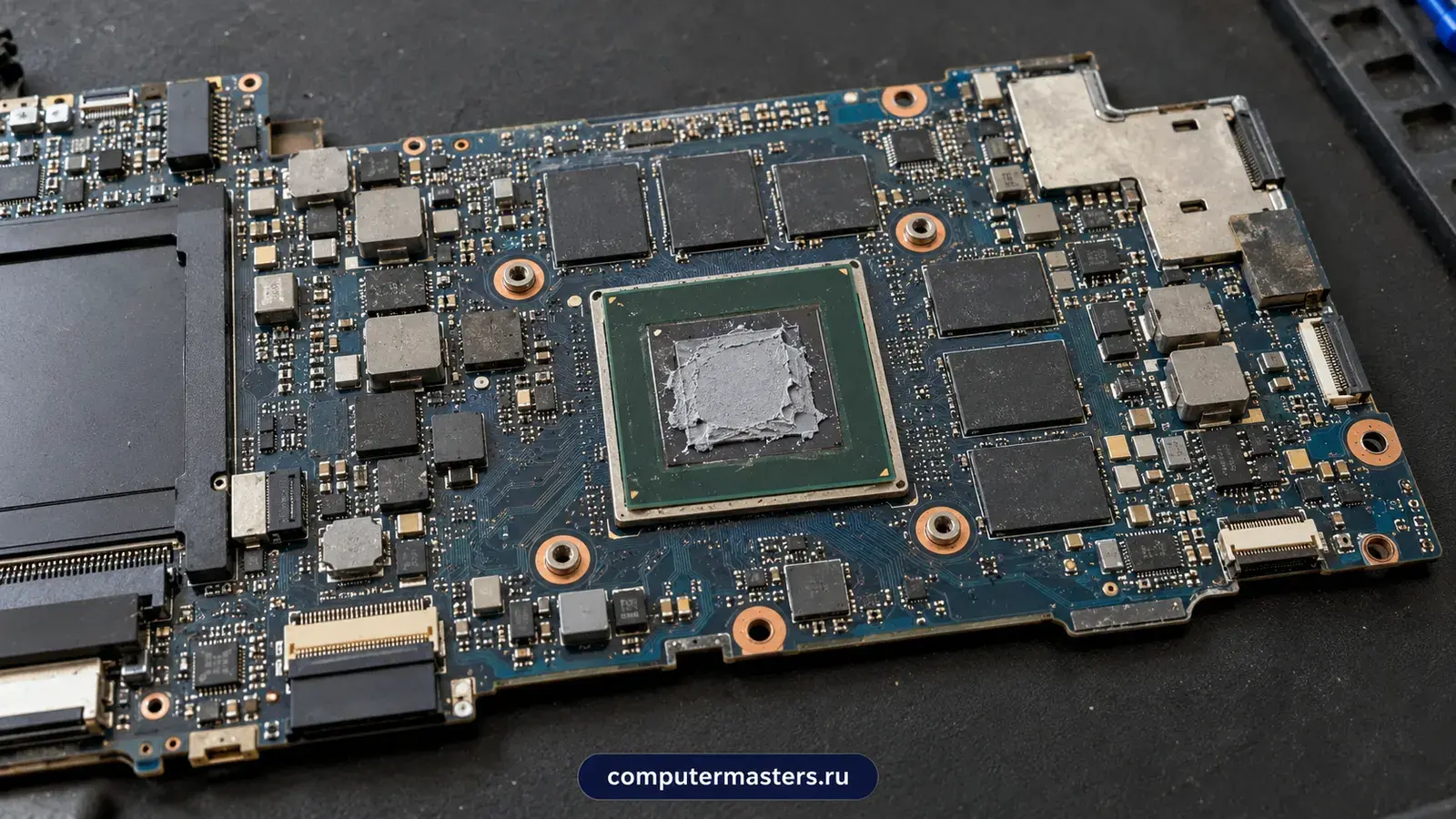

Видеочип это графический процессор, который строит изображение. В ноутбуке он бывает двух видов. Встроенная графика находится внутри процессора и отдельно не меняется: если она вышла из строя, речь идёт о замене процессора или платы. Дискретная графика это отдельная микросхема на плате рядом с процессором, вокруг которой стоят микросхемы видеопамяти и цепи питания. Именно про такую графику говорят, когда просят заменить видеочип.

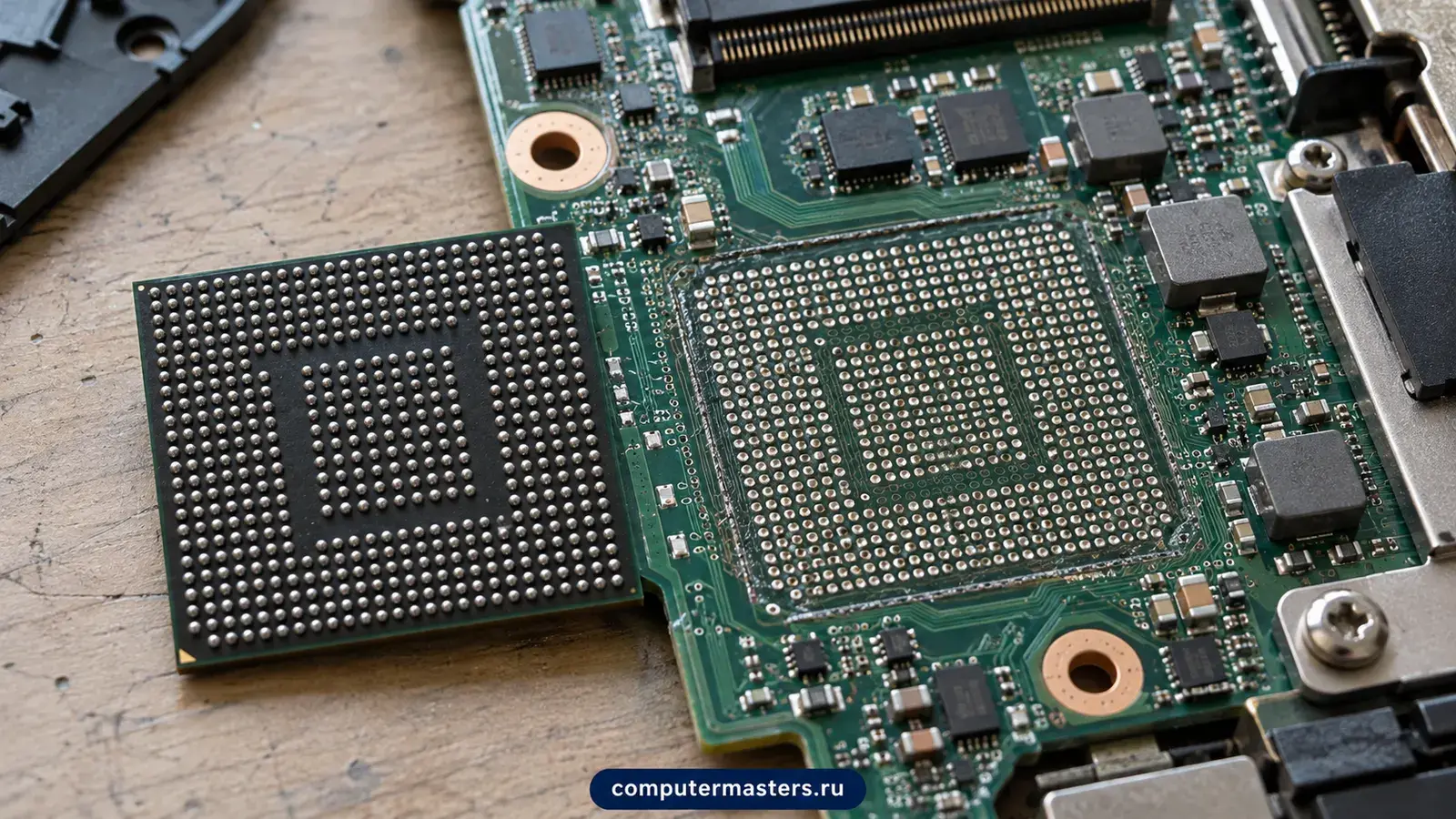

Чип крепится к плате множеством крошечных шариков припоя под корпусом. Такой корпус называют BGA. У ряда игровых и рабочих ноутбуков графика собрана на съёмном модуле, но чаще всего чип припаян прямо к плате. Замена означает снять старый чип нагревом, очистить площадки, установить новый и запаять его заново с точным выравниванием, это описано на странице о BGA-ремонте.

Менять чип имеет смысл, когда подтверждено, что он неисправен, а память, питание и охлаждение исправны или уже восстановлены. Если сама плата повреждена, ремонт бесполезен: некоторые платы не переживают повторного нагрева. Поэтому решение принимается после диагностики и проверки соседних узлов, а не по симптомам.

Похожие картинки бывают от разных причин. Цветные квадраты, полосы и искажения под нагрузкой могут говорить об отказе видеопамяти или о трещинах пайки у чипа. Чёрный экран при работающем ноутбуке бывает от матрицы, шлейфа, подсветки и питания видеочипа. Пропавшая из системы карта и ошибка драйвера (например, код 43) указывают на потерю связи с чипом, но иногда и на сбой драйвера. Пошаговая проверка описана в материале про дискретную видеокарту ноутбука, которая не работает.

Чтобы отделить видеочип от остального, проверяют несколько вещей. Выводится ли изображение на внешний монитор и есть ли картинка в BIOS: если в BIOS артефакты, дело не в драйвере. Меняется ли картина при прогреве и охлаждении. Нет ли на плате следов перегрева и ремонта. Как ведёт себя ноутбук со встроенной графикой, если её можно включить. Общая картина отказов описана в материале о том, как понять, что видеокарта умирает.

Если артефакты появились после перегрева, стоит сначала сделать чистку с заменой пасты: иногда она возвращает нормальную работу. Если нет, ищем неисправность на плате, а перегрев в этом случае тоже причина, ведь именно он трескает пайку.

• артефакты только под нагрузкой и пропадают после остывания: перегрев, память или трещины пайки
• артефакты сразу при включении, в BIOS тоже: видеочип, видеопамять или шлейф экрана
• нет изображения, вентиляторы работают, внешний монитор пуст: питание видеочипа или сам чип
• дискретной карты нет в системе, ошибка драйвера: потеря связи с чипом, питание, пайка
• изображение возвращается после нажатия на корпус или прогрева: трещины пайки, ремонт неизбежен

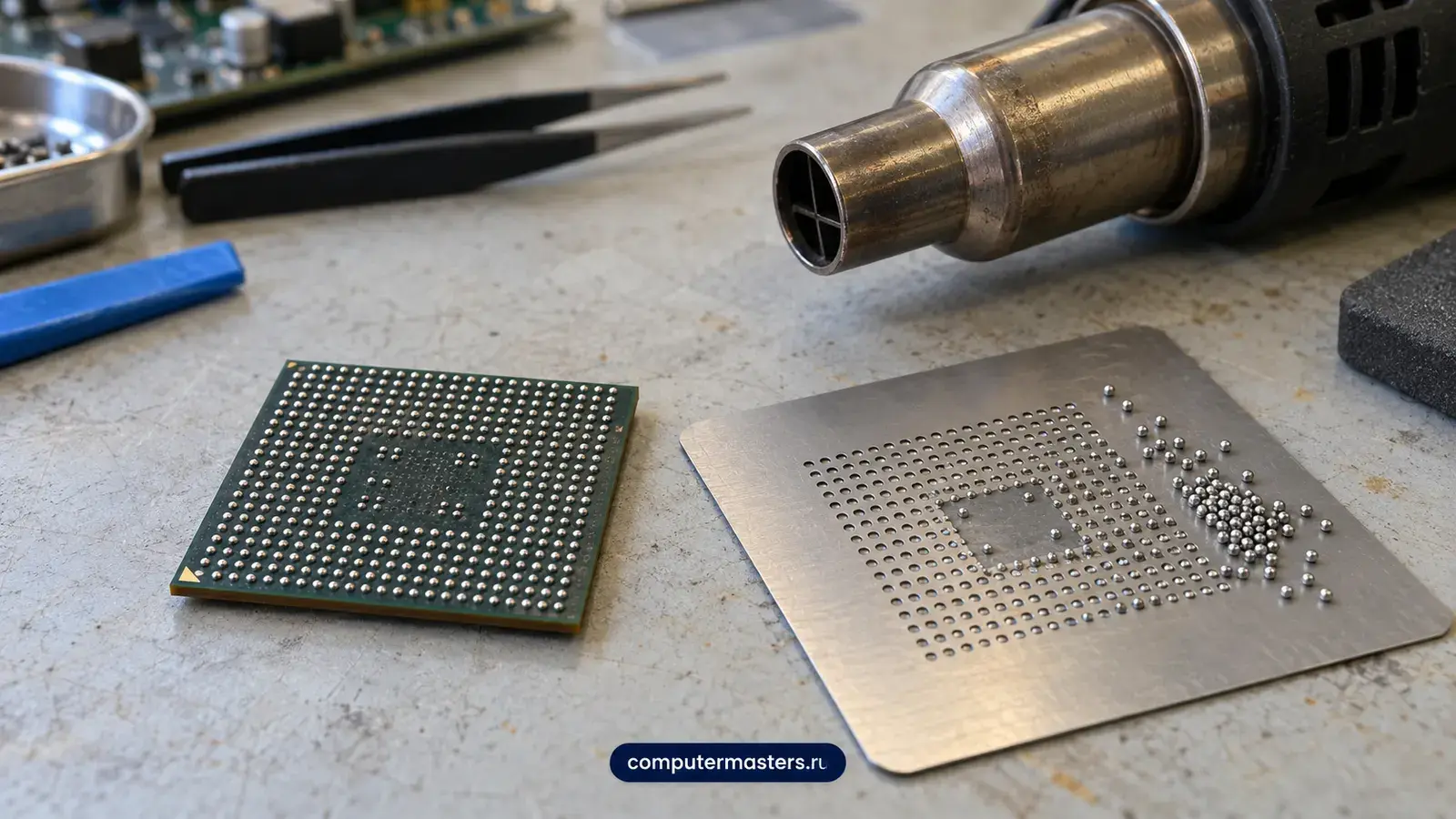

Реболл это работа со старым чипом: его снимают, заменяют шарики припоя новыми и запаивают обратно. Замена это установка другого, новой партии, чипа. Реболл дешевле, но у него есть ограничения: если сам кристалл повреждён перегревом или изношен, восстановленная пайка ненадолго вернёт картинку. Замена чипа даёт более надёжный результат, если сам чип качественный и подходит по партии.

Отдельная тема это происхождение чипа. Новые микросхемы для конкретных ноутбучных видеокарт достать трудно, поэтому часто ставят чипы, снятые с других плат, или партии вторичного рынка. Их состояние и год выпуска влияют на срок службы. Спросите, какой чип будет установлен, откуда он и какая гарантия на него действует. Мы называем эти детали до заказа, а наличие и сроки поставки заранее не обещаем.

Прогрев платы феном или запекание, которые предлагают «мастера» для быстрого результата, дают лишь временное возвращение изображения. Пайка вновь трескается, а плата и пластик деформируются. Такой шаг усложняет последующий ремонт и снижает шанс его успеха. Если вам предложили «реанимацию» без диагностики, лучше отказаться.

Цена складывается из работы, стоимости самого чипа и связанных ремонтов. Стоимость чипа зависит от модели: старые чипы дешевле, современные мощные графические процессоры стоят заметно больше. Работа зависит от сложности корпуса и платы. Если вместе с чипом нужно заменить память или восстановить питание, счёт растёт. Поэтому цена замены видеочипа бывает разной для разных моделей.

Для ориентира по фиксированным строкам: ремонт цепей питания видеокарты стоит 4 500 ₽, замена съёмного MXM-модуля 2 500 ₽ за работу, чистка ноутбука с заменой пасты и прокладок 1 800 ₽. Стоимость замены самого видеочипа и сложных работ с BGA зависит от состояния платы. Детали оплачиваются отдельно.

Разумно сравнить цену ремонта с альтернативой. Для ноутбука это замена платы целиком, покупка б/у платы или переход на другой ноутбук. Для видеокарты настольного компьютера это покупка другой карты. Если ремонт составляет большую часть цены нового устройства, лучше выбрать замену. О ремонте отдельных карт есть страницы про видеокарты NVIDIA и видеокарты AMD.

Работа с BGA несёт риск. Плата может не пережить нагрева, дорожки под чипом могут оторваться, а новый чип оказаться неработоспособным. Поэтому мы не обещаем успеха заранее и говорим о вероятности после осмотра. Если ремонт по плате нецелесообразен, скажем об этом сразу. Выезд и диагностика бесплатны, даже если вы откажетесь от ремонта.

После работы мы проверяем изображение под нагрузкой, потому что дефекты пайки проявляются при нагреве. На выполненные работы действует гарантия 12 месяцев. Для установленной детали условия обсуждаются отдельно и зависят от её происхождения. Если через время проблема вернулась, это повод обратиться повторно: причиной может быть перегрев, а не новая поломка.

Пока ноутбук не отремонтирован, лучше не использовать его на графической нагрузке: каждая перегрузка добавляет трещин в пайке. Если данные важны, сохраните их заранее. Замена видеочипа не затрагивает диск, но при любых работах с платой копия не помешает.

Простые случаи, вроде замены термопасты или модуля, занимают 1–2 часа. Замена видеочипа и ремонт питания видеокарты относятся к сложным: до 1–3 дней, плюс время на получение деталей. Ремонт по плате обычно выполняется в мастерской, порядок передачи ноутбука обсуждается при записи.

До обращения запишите, как проявляется неисправность и когда началась, что было до неё, какие драйверы стоят и не разгонялась ли карта. Не проводите «прогревы» и не разбирайте ноутбук самостоятельно. Подготовьте модель ноутбука или карты и информацию о том, в каких играх и программах возникают ошибки.

После ремонта проверьте изображение в играх или тестах по несколько минут, посмотрите температуру и убедитесь, что дискретная карта видна в системе и драйвер устанавливается. Для драйвера часто нужна свежая установка, об этом можно узнать на странице об установке программ и драйверов. Нагрузите ноутбук на полчаса: артефакты, если они вернутся, появятся при нагреве.
