Установка водяного охлаждения на процессор

Система жидкостного охлаждения не всегда холоднее воздушной. Тепло с процессора уходит через жидкость в радиатор, а его всё равно обдувают вентиляторы. Выигрыш в том, что радиатор можно вынести в удобное место корпуса, сделать его большим, а вокруг сокета освободить пространство. Хороший башенный кулер при этом нередко не уступает СЖО с радиатором 240 мм и работает тише.

Разница заметна на мощных процессорах, которые под нагрузкой выделяют сотни ватт, и в тесных корпусах, где башня упирается в стенку или закрывает память. Для процессора со скромным тепловыделением водянка оправдана редко: помпа даёт постоянный шум и остаётся точкой возможного отказа. Если греется процессор из-за пыли или высохшей пасты, начинать нужно с чистки компьютера или замены термопасты, а не с покупки нового охлаждения.

Перед покупкой честно ответьте себе на три вопроса. Какой у вас процессор и как он нагружается: играми, монтажом, рендером. Какой корпус: есть ли места под нужный радиатор. Что важнее: минимальная температура или тишина. От ответов зависит выбор, а мастер поможет сверить их с вашей сборкой.

Отдельно учтите побочный эффект. Башенный кулер с вентилятором заодно обдувает область вокруг сокета: память, радиаторы цепей питания, часть платы. Когда башню заменяет помпа с небольшим блоком, этот обдув пропадает, и цепи питания могут греться сильнее, если корпусная вентиляция слабая. Поэтому после перехода на СЖО важно, чтобы воздух в корпусе всё равно двигался, а над сокетом не образовывалась застойная зона. Внутри корпуса стоит оставить приток свежего воздуха через переднюю панель или нижние решётки, а горячий выводить вверх и назад. У СЖО есть и свои размеры: радиатор 120 и 140 мм годится для процессоров скромного класса, 240 и 280 мм подходят большинству игровых сборок, 360 и 420 мм нужны самым горячим процессорам и тем, кто хочет держать вентиляторы на низких оборотах.

Есть и миф о тишине. Считается, что водянка всегда тише воздушного охлаждения. На деле шум складывается из двух источников: вентиляторов радиатора и помпы. Помпа работает постоянно, и её ровный гул или высокий звук слышен в тихой комнате, даже если вентиляторы замедлены. Хорошая башня с большим медленным вентилятором в таких условиях бывает тише. Выигрыш СЖО в тишине реален, когда процессор мощный и большой радиатор позволяет держать вентиляторы на низких оборотах при нагрузке, которая башню заставила бы реветь.

• СЖО оправдана: мощный процессор, длительная нагрузка, корпус с местом под радиатор 240–360 мм, нужен свободный сокет
• Хватит башни: процессор скромного класса, тихая работа важнее рекордов температур, корпус небольшой
• Сначала чистка и паста: компьютер раньше работал холоднее, радиатор и вентиляторы в пыли, пасту не меняли годами
• Нужна диагностика: перегрев сопровождается выключениями, а причина может быть в питании или BIOS

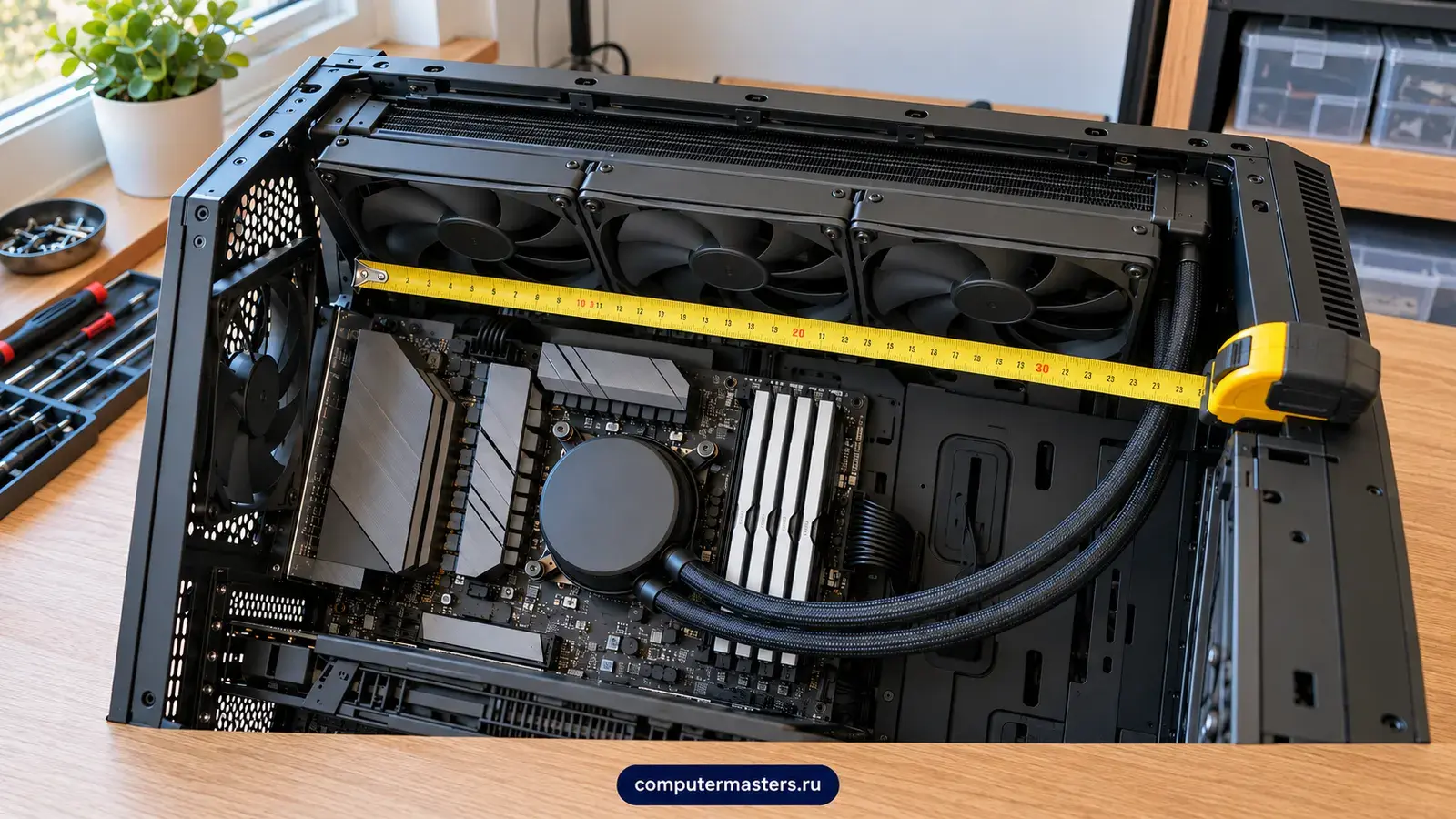

Самая частая ошибка при покупке СЖО состоит в том, что размер радиатора выбирают по мощности, а не по корпусу. Не каждый корпус принимает 360-миллиметровый радиатор сверху: верхняя панель может упираться в память или в радиаторы цепей питания платы. Во фронтальной установке радиатор проходит рядом с видеокартой, и длинные модели могут не поместиться.

Отдельный вопрос креплений. У AMD платы AM4 и AM5 используют общее посадочное место кулера, поэтому большинство охладителей подходит к обоим сокетам. У Intel на сокетах LGA 1700 и новее расстояния между отверстиями другие, и старой СЖО может понадобиться дополнительный набор креплений. Проверьте на сайте производителя охладителя, указан ли ваш сокет.

Ещё несколько вещей, которые стоит уточнить заранее: длина шлангов и удобство их укладки, высота памяти с радиаторами, есть ли разъёмы для помпы и для подсветки на плате, хватает ли места для вентиляторов при выбранной толщине радиатора. Все эти пункты входят в бесплатную проверку совместимости, а дальше есть смысл звать мастера на установку.

Ещё одна деталь, о которой вспоминают в последний момент: комплектность. Откройте коробку и сверьте содержимое с описанием модели. Должны быть крепления под ваш сокет, все нужные винты, вентиляторы с кабелями, а на подошве помпы либо нанесена паста, либо приложен шприц. Если кронштейн под нужный сокет в коробке отсутствует, его часто можно получить у производителя бесплатно, но ждать придётся. Не выбрасывайте упаковку и чек: если система не подойдёт к корпусу, вернуть её проще в целом виде. Для выбора можно воспользоваться подбором комплектующих под задачу, где учитывается и охлаждение.

Не забудьте про питание. У многих помп и хабов вентиляторов есть кабель питания отдельно от сигнальных: он подключается к разъёму SATA или Molex блока питания либо к специальному разъёму платы. Проверьте, что кабелей блока питания хватает и они достают до места, где будет стоять помпа или хаб. Если блок питания компактный или с небольшим числом разъёмов, потребуется переходник, и лучше знать об этом заранее. Учтите и вес: радиатор с двумя-тремя вентиляторами заметно тяжелее пустой панели, и пластиковые крепления дешёвых корпусов иногда не рассчитаны на такую нагрузку.

• Сокет платы и поддержка его креплением СЖО
• Размер радиатора и поддержка его корпусом в нужном месте
• Толщина радиатора вместе с вентиляторами и высота памяти
• Длина видеокарты и место рядом с фронтальным радиатором
• Длина шлангов до места, где будет стоять радиатор
• Разъёмы на плате: питание помпы, вентиляторы, подсветка
• Нужен ли отдельный вентилятор для цепей питания платы, если башни больше нет

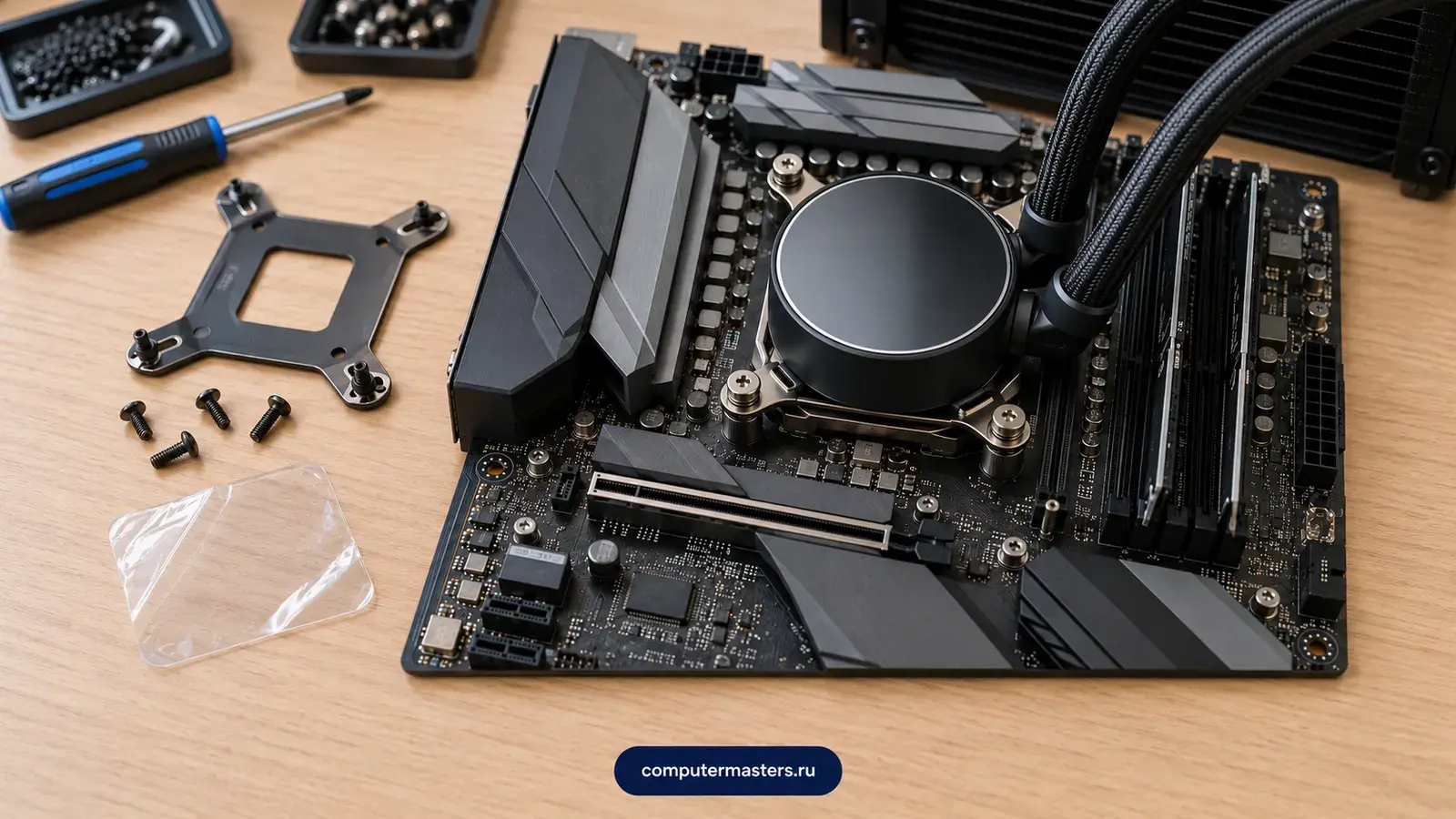

Работа начинается со снятия прежнего охлаждения и очистки процессора. Затем на плате устанавливают крепление: у большинства систем это пластина с обратной стороны и кронштейн на сокете. Далее наносится паста (у многих помп на подошве она уже нанесена), и помпа прижимается к процессору с равномерным усилием. Затяжка идёт крест-накрест, без перекоса: слишком слабый контакт даёт перегрев, слишком сильный портит плату.

После помпы монтируется радиатор с вентиляторами. Иногда радиатор проще закрепить в корпусе до установки помпы, если шланги не позволяют дотянуться позже. Порядок зависит от корпуса и от того, куда выходят шланги. Затем прокладываются кабели: питание помпы, вентиляторов, при необходимости подсветка или порт для программного управления.

Последний шаг: первый запуск. Плата определяет помпу и вентиляторы, а обороты настраиваются в BIOS. Мастер запускает нагрузку, смотрит рост температур и проверяет, что помпа работает без шума. Иногда в первые минуты слышно бульканье: воздух в контуре уходит в радиатор. Если звук не пропадает за день-два, положение радиатора или помпы выбрано неудачно и требует исправления.

Порядок работ на практике зависит от корпуса. Если в тыльной панели, за платой, есть большое окно для доступа к обратной стороне сокета, крепление можно поставить, не вынимая плату из корпуса. Если окна нет или оно закрыто кабелями, плату приходится вынимать, что увеличивает работу. Иногда удобнее установить помпу на процессор вне корпуса, а затем вернуть плату на место, но это возможно не везде из-за длины шлангов. Мастер выбирает вариант по виду корпуса, чтобы не повредить ни кабели, ни радиатор. После установки кабели стягиваются так, чтобы не задевали лопасти вентиляторов и не мешали воздуху.

Если в ходе сборки выясняется, что радиатор упирается в память или радиаторы платы, есть несколько выходов. Можно сместить вентиляторы к внутренней стороне радиатора, поменять положение радиатора, использовать модули памяти пониже либо выбрать другое место для установки. Иногда единственный вариант: вернуть систему и взять радиатор меньшего размера. Мастер называет такой вывод сразу, до затяжки креплений, чтобы вы не платили за монтаж, который придётся переделывать.

Крепление зависит от сокета. На платах AMD часто используется штатная пластиковая рамка вокруг сокета, к которой кронштейн помпы крепится за характерные выступы, а у некоторых охладителей рамку снимают и ставят металлическую пластину с обратной стороны. На платах Intel всегда нужна пластина с обратной стороны или установка через отверстия платы. Ошибочно перепутанные винты и стойки могут не дать помпе прижаться или деформировать плату. Помпа устанавливается так, чтобы шланги выходили в сторону радиатора без изгиба, а надписи оставались в удобном для чтения положении.

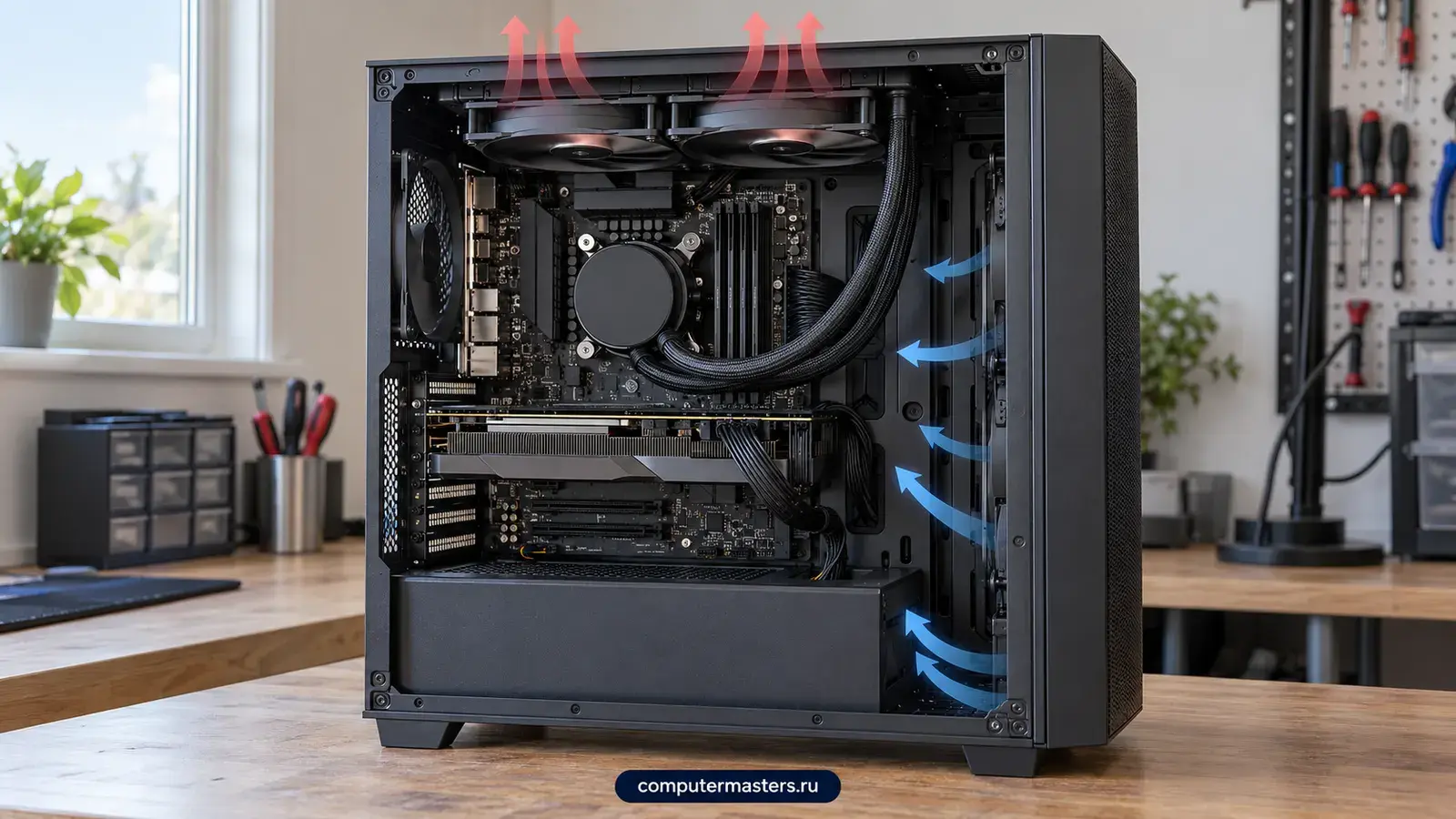

Самые распространённые варианты: радиатор сверху корпуса на выдув, спереди на вдув и в задней части на выдув (только для небольших радиаторов). Верх на выдув выводит горячий воздух наружу и не подогревает видеокарту, поэтому его выбирают чаще. Фронтальная установка охлаждает процессор свежим воздухом, но подаёт в корпус тёплый воздух, который затем попадает на видеокарту и память.

Расположение влияет и на самочувствие контура. Помпе вредно работать с воздухом внутри, а воздух поднимается к самой высокой точке системы. Поэтому большинство производителей рекомендуют не ставить радиатор так, чтобы он оказался выше помпы с патрубками наверху: тогда пузырь остаётся в радиаторе, а не в помпе. Если требования производителя расходятся с формой корпуса, решение принимают по инструкции конкретной модели.

Направление вентиляторов определяет баланс воздуха в корпусе. Если вентиляторов на входе больше, чем на выходе, давление внутри повышенное, пыль осаживается на фильтрах, а не в углах. Если наоборот, воздух уходит быстрее, чем приходит, и пыль затягивается через щели. Для обычного игрового компьютера вентиляторы на входе и выходе стоит подбирать так, чтобы поток проходил спереди назад и вверх, а радиатор не мешал видеокарте.

Есть и вариант с двумя наборами вентиляторов на радиаторе: на входе и на выходе. Он даёт небольшой выигрыш в охлаждении, но добавляет шум и вес, поэтому применяется в основном для мощных процессоров. Обычно достаточно одного набора, а выигрыш даёт не количество вентиляторов, а их правильные обороты. Практический критерий простой: вентиляторы радиатора должны на нагрузке разгоняться плавно, без резких скачков, а в простое замедляться до слабого шума. Если этого нет, дело в кривой оборотов, а не в самой системе. Об общем шуме компьютера подробнее написано в разборе шума вентиляторов.

Для наглядности сравните свою систему с ожиданиями. Если вентиляторы радиатора раскручиваются на максимум уже при запуске браузера, значит кривая оборотов задана слишком чувствительно, либо контакт помпы с процессором неполный, либо в корпусе нет притока воздуха. Если же вентиляторы почти не слышны, а процессор быстро упирается в предел температуры при нагрузке, мощности радиатора недостаточно для этого процессора, и потребуется другой размер или другая система.

Важно и то, что радиатор ещё и приёмник пыли. При установке спереди воздух проходит через фильтр, и пыль оседает на нём, при установке сверху часть пыли ложится на радиатор снаружи. В любом случае решётка и рёбра радиатора со временем забиваются, а кривая оборотов растёт. Поэтому раз в год-два стоит проверять радиатор и вентиляторы, а в комнатах с животными или ремонтом проверять чаще. Если пыль скопилась плотным слоем, справиться с ней поможет чистка компьютера.

Помпа и вентиляторы подключаются к разным разъёмам, и это важно. Помпе нужны стабильные обороты без плавного снижения: у многих плат для неё есть отдельный разъём AIO_PUMP или пометка о постоянной скорости. Вентиляторы радиатора управляются по температуре процессора, и их кривую задают в BIOS: на холодной системе они замедляются, под нагрузкой ускоряются.

Если управление идёт через фирменную программу, помпа и подсветка подключаются по внутреннему USB-разъёму платы. Не стоит одновременно запускать несколько программ управления подсветкой: они конфликтуют и нагружают процессор. В BIOS обычно достаточно выставить режим вентиляторов по температуре и убедиться, что обороты помпы не падают ниже рабочих.

Проверка после сборки состоит из трёх частей. В простое температура процессора не должна быть выше привычной для воздушного охлаждения, под нагрузкой должна расти плавно, без скачков за считанные секунды. Кроме того, шум помпы не должен раздражать в тихой комнате. У части процессоров работа при высоких температурах входит в замысел производителя, например AMD допускает около 95 градусов у Ryzen 7000, поэтому цифру оценивают в комплексе, а не отдельно.

Отдельная тема: лимиты мощности. У многих плат по умолчанию сняты ограничения на потребление процессора, и он работает на пределе своих возможностей, потребляя больше и нагреваясь сильнее, чем нужно для обычных задач. Иногда снижение лимита на несколько десятков ватт почти не меняет производительность, но заметно убирает температуру и шум. Такие параметры находятся в BIOS, и менять их без понимания последствий не стоит. В рамках работы можно обсудить настройку BIOS, если температуры остаются высокими. Проверку удобно делать нагрузочными тестами, например Cinebench или OCCT, и утилитами мониторинга, например HWiNFO: сравниваются температура в простое и после десяти-пятнадцати минут нагрузки.

Настройка оборотов вентиляторов в BIOS обычно занимает несколько минут. Задаётся зависимость от температуры процессора: до 40–50 градусов вентиляторы вращаются медленно, затем плавно разгоняются, а на предельных значениях выходят на максимум. Слишком резкая кривая даёт эффект «качелей», когда вентиляторы то разгоняются, то стихают от каждого действия в системе. Сглаживание задержкой изменения оборотов убирает это раздражающее поведение. Название разделов в BIOS отличается у производителей плат, но принцип один, и мастер показывает, где находятся нужные параметры именно на вашей плате.

Первые дни после установки стоит понаблюдать за системой. Несколько признаков подскажут, что всё в порядке: температура в простое стабильна и не прыгает, вентиляторы не раскручиваются от каждого клика, помпа не вибрирует и не гудит на высокой ноте, бульканье прекратилось. Если что-то из этого не так, сообщите мастеру, пока гарантия на работу действует. Гарантия на работы составляет 12 месяцев.

Самая обидная ошибка состоит в том, что на подошве помпы остаётся защитная плёнка. Процессор при этом прижимается к пластику, и температура растёт за секунды. Вторая по частоте: помпу подключают к разъёму вентилятора с плавным управлением, и она вращается медленно. Третья: крепление затягивают до упора с одной стороны, и помпа встаёт с перекосом.

Есть и менее очевидные вещи. Шланг нельзя перегибать под острым углом и нельзя нагружать натяжением, иначе контур со временем даст течь. Радиатор с вентиляторами заметно тяжёлый, и корпус должен его выдерживать, особенно при 360 мм. Если СЖО была в использовании, у неё могут быть следы износа: подтёки на соединениях, потемневшие шланги, шум помпы. Герметичный контур не вскрывают и не доливают.

Отдельно стоит помнить, что готовая СЖО не вечна. Через несколько лет охлаждающая жидкость постепенно теряет объём, помпа изнашивается, и температура начинает расти. Точных сроков у разных моделей нет, ориентируйтесь на гарантию производителя и на динамику температур. Если процессор внезапно быстро греется, а помпа затихла или не вращается, выключайте компьютер и обращайтесь к мастеру, чтобы не рисковать процессором.

Отдельный случай: подтёк. Он бывает редко, но последствия серьёзные. Жидкость в контуре на водной основе с добавками, и её электропроводность зависит от состава. Если вы заметили каплю на радиаторе, шлангах или плате, запах или пятно под корпусом, выключите компьютер и не включайте его до осмотра. Мастер оценит, куда попала жидкость, и продиагностирует плату; объём работ после залития определяется по повреждениям и называется до начала, а ремонт платы описан на странице про ремонт материнской платы. Транспортировать системный блок с тяжёлым радиатором следует осторожно, лучше вынув из него видеокарту, чтобы на слот не давила нагрузка.

Отдельная история: СЖО, снятая со старого компьютера. Если система уже работала несколько лет, у неё мог уменьшиться объём жидкости, а на соединениях могли появиться следы. Ставить её в новую сборку без проверки рискованно: лучше запустить компьютер на нагрузке и посмотреть, стабильно ли работает помпа и не растёт ли температура быстрее обычного. В компактных корпусах формата mini-ITX установка усложняется ещё и тем, что радиатор и шланги приходится прокладывать почти вплотную к видеокарте, и запас на ошибку минимален. Такие сборки лучше поручить мастеру, чем разбирать заново после неудачной попытки.

• Не снята защитная плёнка с подошвы помпы
• Помпа подключена к разъёму с плавной регулировкой оборотов
• Помпа затянута с перекосом или слишком сильно
• Шланги перегнуты, туго натянуты или касаются острых кромок
• Радиатор закреплён так, что воздух копится в помпе
• Использована пластина креплений от другого сокета

Установка готовой СЖО стоит 1 500 ₽ за работу, проверка совместимости и выезд бесплатны. Сама система охлаждения, набор креплений и дополнительные вентиляторы оплачиваются отдельно, их стоимость называется до заказа. Если нужна помощь с выбором, подбор охлаждения согласуется отдельно, и вы решаете, покупать самим или через мастера.

Обычная установка занимает 1–2 часа. Больше времени уходит, если корпус тесный, шланги трудно уложить или нужно убирать старую башню и чистить компьютер от пыли. Сложные случаи, например перестановка деталей ради радиатора, занимают до 1–3 дней, если нужны дополнительные комплектующие. На выполненные работы действует гарантия 12 месяцев.

После установки раз в год-два проверьте пыль на радиаторе и вентиляторах: они забиваются так же, как башня. Радиатор продувают и чистят щёткой, не трогая шланги. Если позже вы захотите менять процессор, СЖО потребуется снять, а пасту нанести заново, это удобно сделать вместе с заменой процессора. Если водянка не подошла, можно вернуться к кулеру на воздухе.

Если СЖО уже стоит, а температуры вдруг выросли, проверьте несколько вещей. Плата в BIOS показывает обороты помпы: если там ноль, помпа не вращается или подключена не к тому разъёму. Ещё один признак: слегка тёплые шланги при нагрузке означают, что жидкость циркулирует, а холодный радиатор и горячая подошва помпы при сильном нагреве процессора говорят об остановке потока. Быстрый рост температуры за секунды после запуска при вращающихся вентиляторах тоже указывает на проблему с помпой или контактом. В таких случаях компьютер лучше не нагружать и показать мастеру.

Чтобы визит прошёл быстро, подготовьте доступ к корпусу и системному блоку, отключите его от сети и найдите коробку от СЖО с креплениями. Запишите модель процессора, платы и корпуса. Если у вас есть сомнения по размеру или по сокету, лучше провести проверку совместимости до заказа и до распаковки коробки. СЖО подходит только для настольных ПК. В ноутбуках охлаждение процессора распаяно в конструкцию, и поставить в них замкнутый контур нельзя, для ноутбука актуальна чистка и замена пасты. Система водяного охлаждения, собранная из отдельных деталей, устроена сложнее готовой, поэтому стоимость её установки уточните у оператора.
