Замена инвертора подсветки монитора

Жидкокристаллическая матрица сама не светится: изображение видно, потому что за ней стоит подсветка. В мониторах до примерно начала 2010-х подсветкой служили люминесцентные лампы холодного катода, CCFL. Для зажигания им нужно высокое напряжение переменного тока порядка киловольта, и его вырабатывает отдельная плата, которую называют инвертором. Инвертор преобразует низкое напряжение блока питания в высокое для ламп. Лампы и плата со временем изнашиваются, что является одной из самых частых причин гибели старых мониторов.

В современных мониторах подсветка светодиодная: вдоль края матрицы или за ней стоят линейки светодиодов, а питает их не инвертор, а импульсный преобразователь, который называют драйвером подсветки. В разговоре эту деталь по-прежнему часто называют инвертором, поэтому клиенты говорят «замените инвертор» про светодиодный монитор. Разница существенна для ремонта: у ламповой подсветки нужна плата инвертора и иногда лампы, у светодиодной драйвер на плате питания или линейки светодиодов.

Определить тип можно по возрасту монитора и по толщине: тонкий монитор почти наверняка светодиодный. Точный ответ даёт осмотр после разборки. Для мастера это первый шаг, потому что от него зависит диагноз. Общая информация о ремонте мониторов приведена на странице ремонта мониторов.

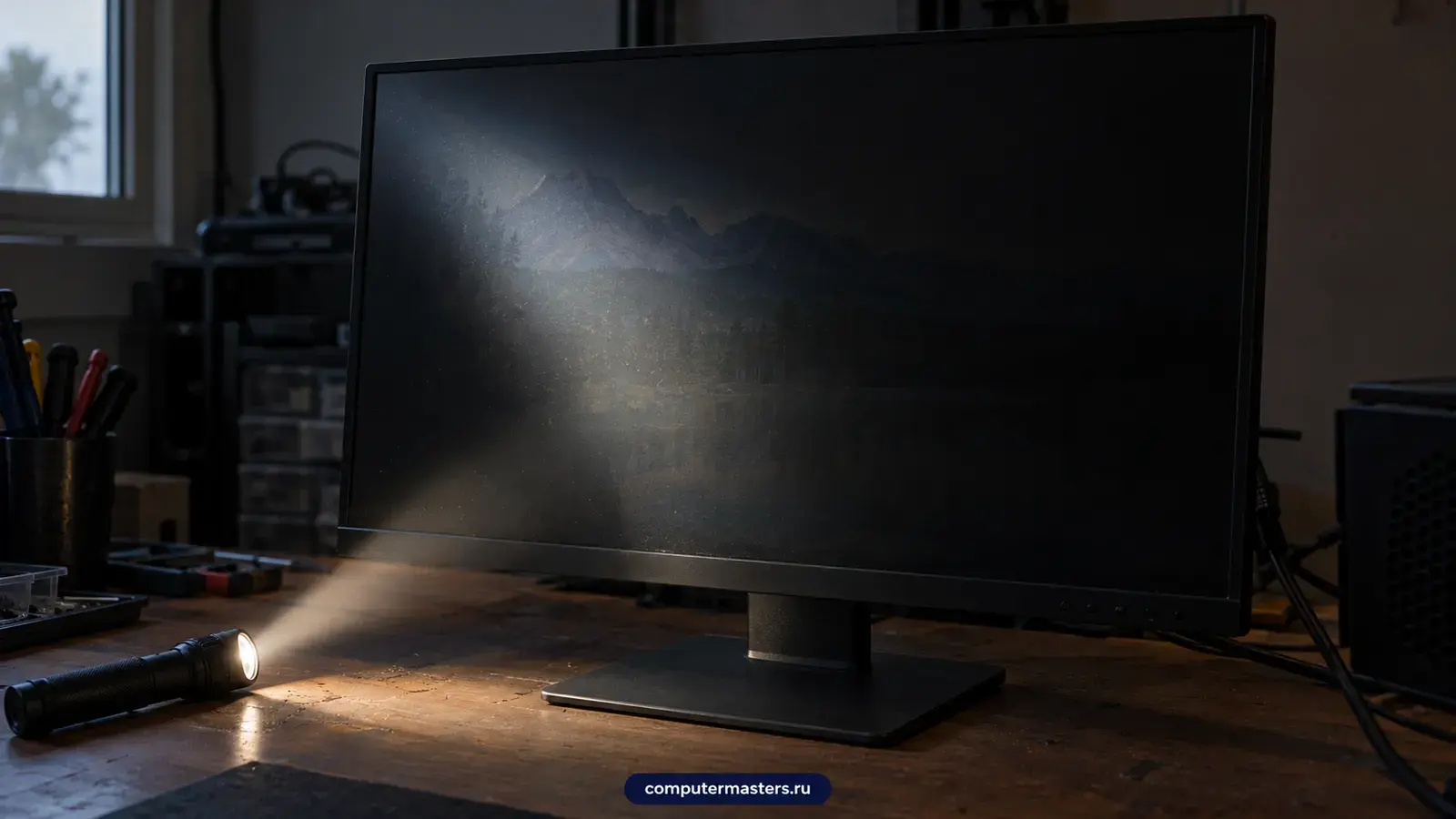

Самый характерный признак: монитор включается, индикатор горит или меняет цвет, сигнал от компьютера есть, но экран тёмный. Если в этот момент осторожно посветить фонариком под углом на экран, изображение слабо видно, как в отражении. Значит, матрица и электроника монитора работают, а подсветка нет. Ещё один вариант: подсветка вспыхивает на секунду-две и гаснет. Так срабатывает защита: электроника обнаруживает ненормальный ток или напряжение в цепи подсветки и отключает её, чтобы не сжечь детали.

Отличить проблему подсветки от других поломок помогает опыт. Если изображения нет совсем даже под фонариком, а индикатор горит и пишет «нет сигнала» на другом входе, причина в плате управления или матрице. Если на экране полосы, пятна или искажённые цвета при нормальной яркости, виновата матрица или её шлейф. Если монитор вовсе не включается, индикатор не горит, вздутые конденсаторы на плате питания или её отказ вероятнее, чем инвертор. Вспомогательным источником могут быть материалы про тёмный экран монитора и про тусклый монитор.

У лампового монитора добавляются свои признаки: розоватый или красный оттенок, потому что лампа стареет, неравномерная яркость, мерцание при включении, тонкий писк инвертора. У светодиодных чаще заметны тёмные полосы по краям или пятна там, где выгорели отдельные светодиоды. Порядок признаков, по которым мы определяем причину:

• изображение под фонариком видно: матрица цела, дело в подсветке или её питании
• подсветка гаснет через 1–3 секунды: сработала защита из-за короткого замыкания или обрыва в цепи
• экран тёмный, индикатор горит, звук инвертора отсутствует или писк: вероятно инвертор или драйвер
• светится только часть экрана: вышла из строя лампа или линейка светодиодов, а не питание
• индикатор не горит, монитор не включается: плата питания, а не подсветка

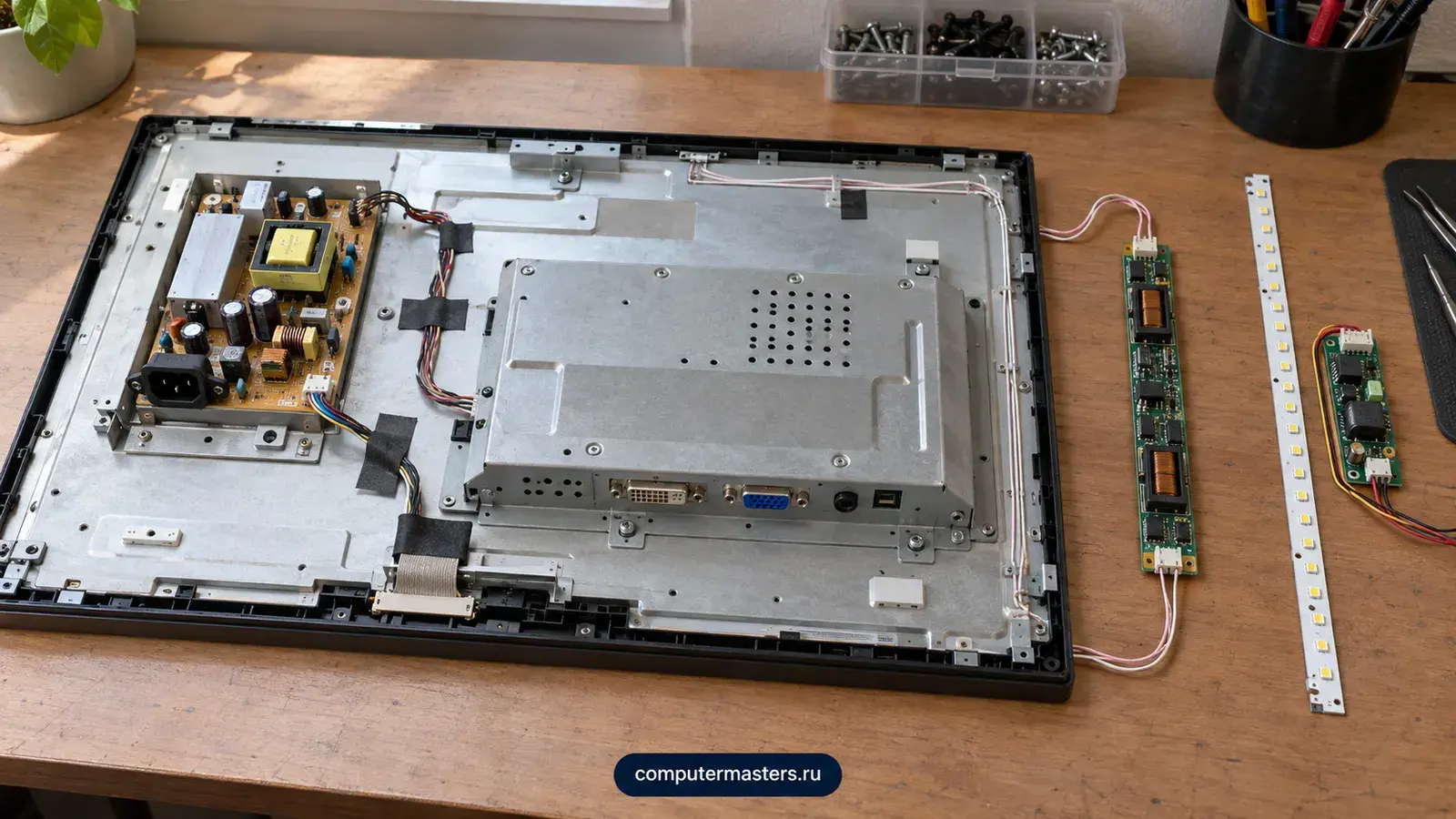

Проверка начинается без вскрытия: мастер смотрит поведение монитора при включении, ищет изображение под фонариком, проверяет вход сигнала и регулировки яркости. Многое становится ясно уже здесь. Затем монитор разбирается, осматривается плата питания и инвертора или драйвера: есть ли вздутые конденсаторы, следы перегрева, потемнения, запах гари, оплавленные разъёмы. Проверяется питание на входе подсветки и наличие управляющих сигналов от основной платы.

Если инвертор отдельный, проверяют его выход и то, как он нагружает лампы. Если подсветка светодиодная, проверяют драйвер и цепь светодиодов на обрыв или замыкание. Часто причиной защиты оказывается не драйвер, а одна линейка с пробитым светодиодом. Тогда при замене драйвера монитор снова выключится, и без диагностики можно потратить деньги зря. Поэтому диагностику мы делаем до предложения замены детали и называем цену до начала.

После ремонта монитор включается, прогревается и работает некоторое время, чтобы убедиться в стабильности: подсветка должна гореть ровно, без мерцания и писка. Проверяются регулировка яркости и однородность свечения. Если монитор использовался для работы с цветом, стоит проверить и цветопередачу: замена ламп или линеек влияет на белый цвет.

Чаще всего используется замена платы. Для ламповых мониторов это плата инвертора, для светодиодных плата питания с драйвером. Подходящую плату ищут по маркировке или берут с донорского монитора той же модели. Ремонтопригодность различается. У популярных моделей платы можно найти, у редких и старых нет. Поэтому мы не обещаем наличие детали и срок поставки заранее.

Вторая возможность: ремонт платы на компонентном уровне. Меняются вздутые конденсаторы, транзисторы, микросхемы управления, восстанавливаются цепи питания подсветки. Такая работа оправдана, когда сама плата ценная, а неисправность понятна. Стоимость определяется прайсом: ремонт платы питания монитора 2 500 ₽, ремонт подсветки и драйвера 3 500 ₽, восстановление цепей питания подсветки 4 500 ₽. Если нужен ремонт с деталью, её цена называется до заказа и не входит в стоимость работы.

Третий вариант касается самой подсветки. Если сгорели лампы CCFL или линейка светодиодов, замена возможна не всегда. Лампы подбирают по размеру и типу, а замена светодиодной линейки требует разборки матрицы и аккуратной работы с плёнками. Такие ремонты возможны, но результат по яркости и равномерности зависит от модели. Иногда экономически выгоднее заменить матрицу целиком: см. замена матрицы монитора. Есть и переделка ламповой подсветки на светодиодную с помощью готовых комплектов. Это нестандартная работа, которую мы обсуждаем отдельно и только по договорённости.

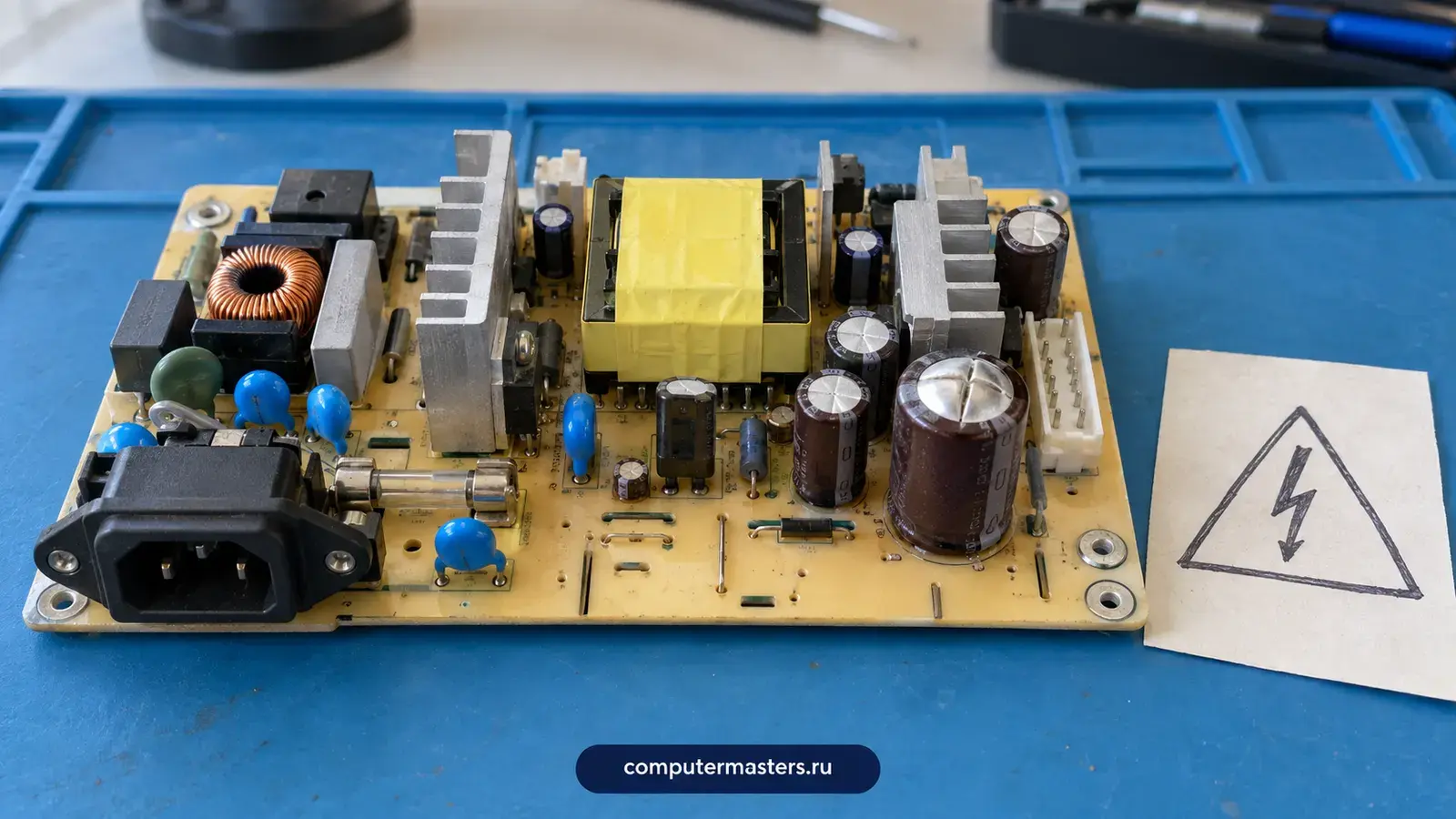

Инвертор ламповой подсветки выдаёт высокое напряжение, которое опасно при прикосновении и способно вызвать ожог. Плата питания монитора тоже содержит конденсаторы, которые хранят заряд после отключения от сети. Разбирая корпус, легко задеть их или прикоснуться к оголённым цепям. Поэтому вскрывать монитор для проверки подсветки стоит только тем, у кого есть опыт и инструмент для разряда.

Есть и другая опасность: ошибки при разборке. Матрица держится на хрупких шлейфах и плёнках, которые ломаются от неосторожного движения. Под давлением ломается рамка, отваливаются защёлки, царапается поверхность. Неверно подобранная замена инвертора или драйвера может вывести из строя лампы или светодиоды, которые ещё работали. Поэтому проверку и замену подсветки лучше поручить мастеру.

Что можно сделать до визита безопасно: проверить другой кабель и вход, убедиться, что монитор не в спящем режиме, подсветить экран фонариком и посмотреть, есть ли изображение, а затем выключить монитор из розетки. Не включайте его снова и снова: при коротком замыкании в цепи подсветки это может усугубить повреждение. Если чувствуется запах гари или слышен треск, отключите питание и позвоните. О сопутствующих проблемах читайте в материалах про чёрный экран и монитор не включается.

Решение зависит от нескольких факторов. Первый: тип и диагноз. Замена платы инвертора или ремонт платы питания часто оказываются доступными по цене и оправданными. Второй: цена нового монитора той же диагонали и качества. Для недорогого офисного монитора граница ремонта наступает быстро. Для качественной матрицы IPS, для игрового монитора с высокой частотой или для рабочего монитора с точной цветопередачей ремонт оправдан заметно дольше.

Третий фактор: возраст. Если монитор старый и вся его подсветка изношена, после замены инвертора может выйти из строя лампа, потом вторая. Мы скажем, когда ремонт имеет смысл, а когда лучше сохранить деньги на новый. Практически это выглядит так: мастер называет цену работы и детали, а вы сравниваете её с ценой нового монитора аналогичного класса. Если разница небольшая, а монитор старый, разумнее выбрать новый монитор. Если монитор дорогой, с хорошей матрицей или нужен для точной работы с цветом, ремонт подсветки оправдан почти всегда, ведь заменяется только плата, а самая ценная часть остаётся. Четвёртый: важность цвета. Если вы работаете с цветом, менять лампы или светодиоды без калибровки не стоит, поэтому обсудим варианты.

Выезд и диагностика бесплатны даже при отказе, гарантия на работы 12 месяцев. Простой ремонт занимает 1–2 часа, сложный 1–3 дня, если нужна деталь. Для мониторов, которые вы возите в сервис, действуют те же условия. Ноутбучным экранам посвящена отдельная страница: ремонт подсветки ноутбука.

Не каждое странное поведение подсветки означает поломку инвертора. Тонкий писк или потрескивание при включении часто дают дроссели и трансформатор преобразователя, и если монитор работает нормально, это только шум, который бывает у части моделей. Но если писк появился недавно, нарастает или сопровождается мерцанием, за ним стоит износ деталей, и монитору стоит показаться мастеру раньше, чем подсветка погаснет совсем.

Мерцание на низкой яркости у многих светодиодных мониторов связано с широтно-импульсной регулировкой яркости: подсветка быстро включается и выключается, и на низких уровнях мерцание может быть заметным для чувствительных глаз. Это особенность модели, а не неисправность. Если же мерцание появляется на любой яркости, вместе с провалами и вспышками, дело в драйвере, линейке или плохом контакте. Стоит проверить и режимы монитора: сброс настроек меню и другой кабель иногда решают вопрос без ремонта. Материал монитор мерцает описывает такие случаи подробнее.

Постепенное потемнение картины по мере старения монитора тоже связано с подсветкой: у ламп падает светоотдача, а у светодиодов деградирует люминофор и падает яркость. Замена инвертора здесь не поможет, потому что изношены сами источники света. Аналогично, если по краям экрана появились тёмные пятна или жёлтые области, вероятно, выходят из строя отдельные светодиоды в линейках. Мастер определяет, что именно происходит, а не заменяет платы вслепую.

Отдельно про мониторы в составе других устройств. Подсветка моноблоков и ноутбуков устроена схожим образом, но детали у них другие и разборка сложнее. Для них есть отдельные страницы: ремонт моноблоков и ремонт подсветки ноутбука.
